Стандарт ва SMART 15s BMSING BORMING
1 Силсилаи ва 12 бастаи батарея 18650

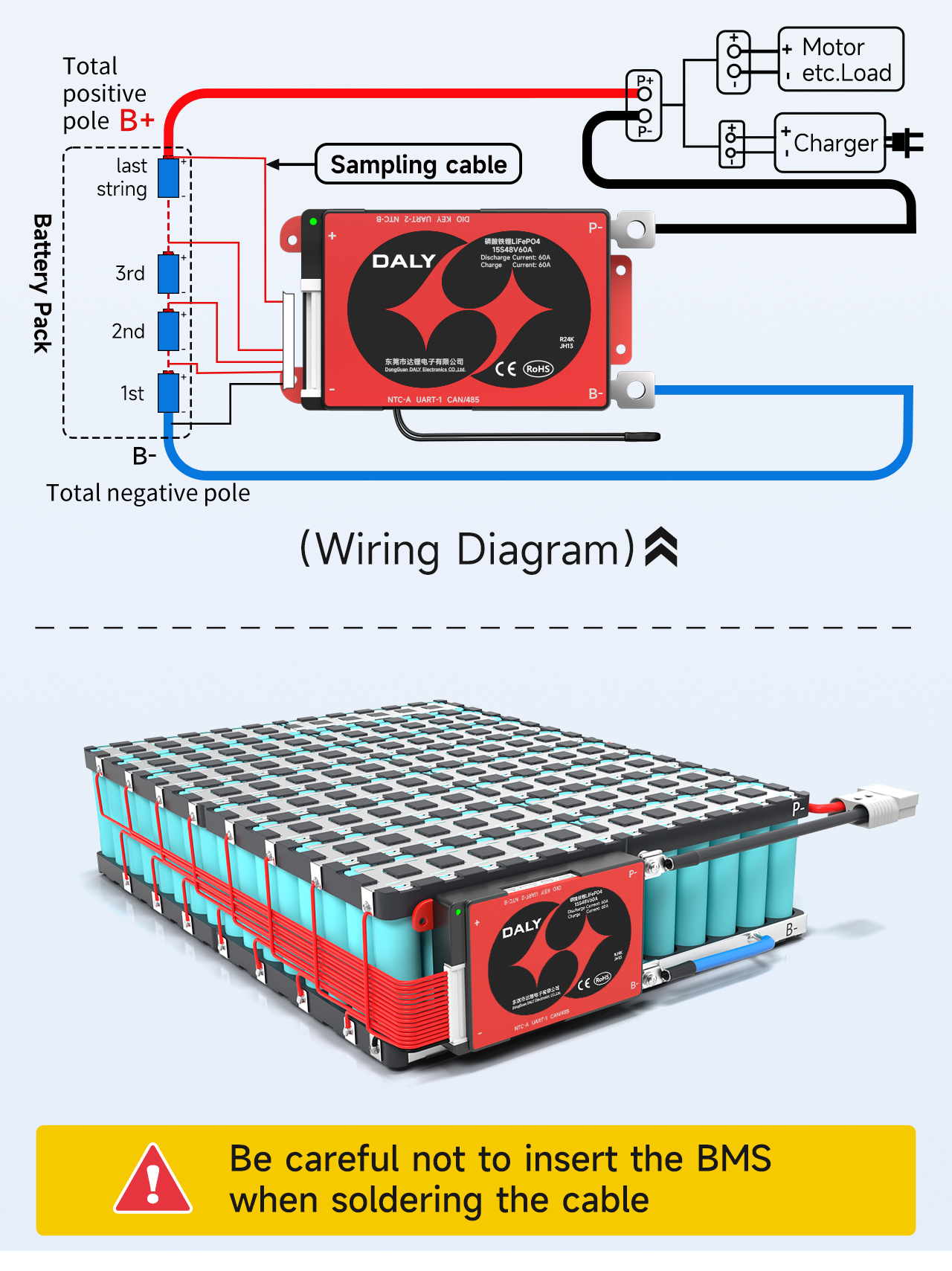

Эҳтиёт бошед, ки Шӯрои муҳофизиро ҳангоми бастани кабел гузоред
Ⅰ. Фармоиши хатҳои интихобро қайд кунед

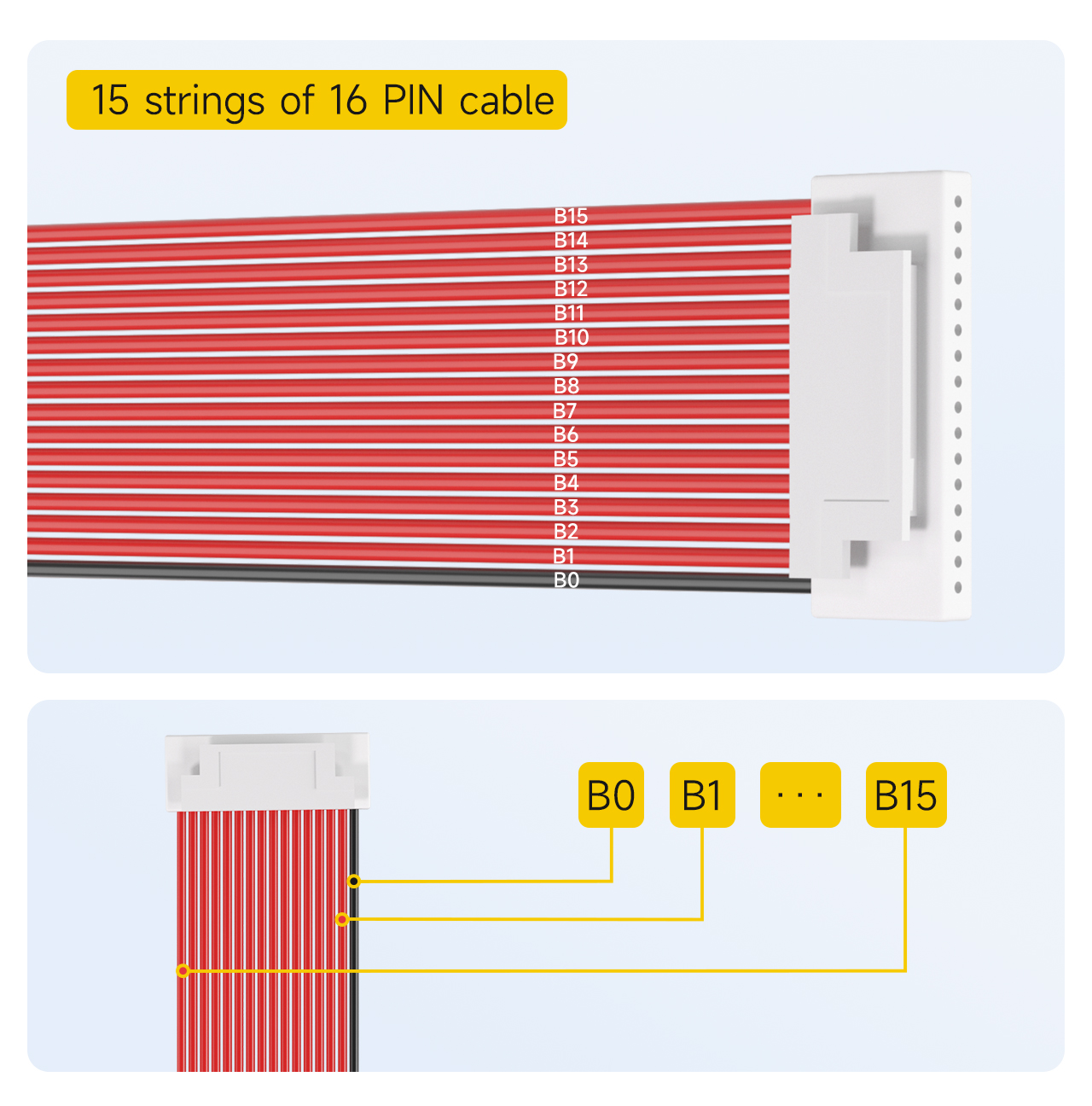

15 Сатри16Сими PIN
Эзоҳ: Сими пешфарзи интихоби интихоб барои15--string танзимоти салоҳдиди муҳофизатӣ16PIN.
1. Сими сиёҳро ҳамчун B0 қайд кунед.
2. Аввалин кабели сурх дар назди сими сиёҳ ҳамчун B1 қайд карда мешавад
... (ва ғайра, пайдарпай қайд кард)
16. То сими сурхчаи сурх, ки ҳамчун б15.

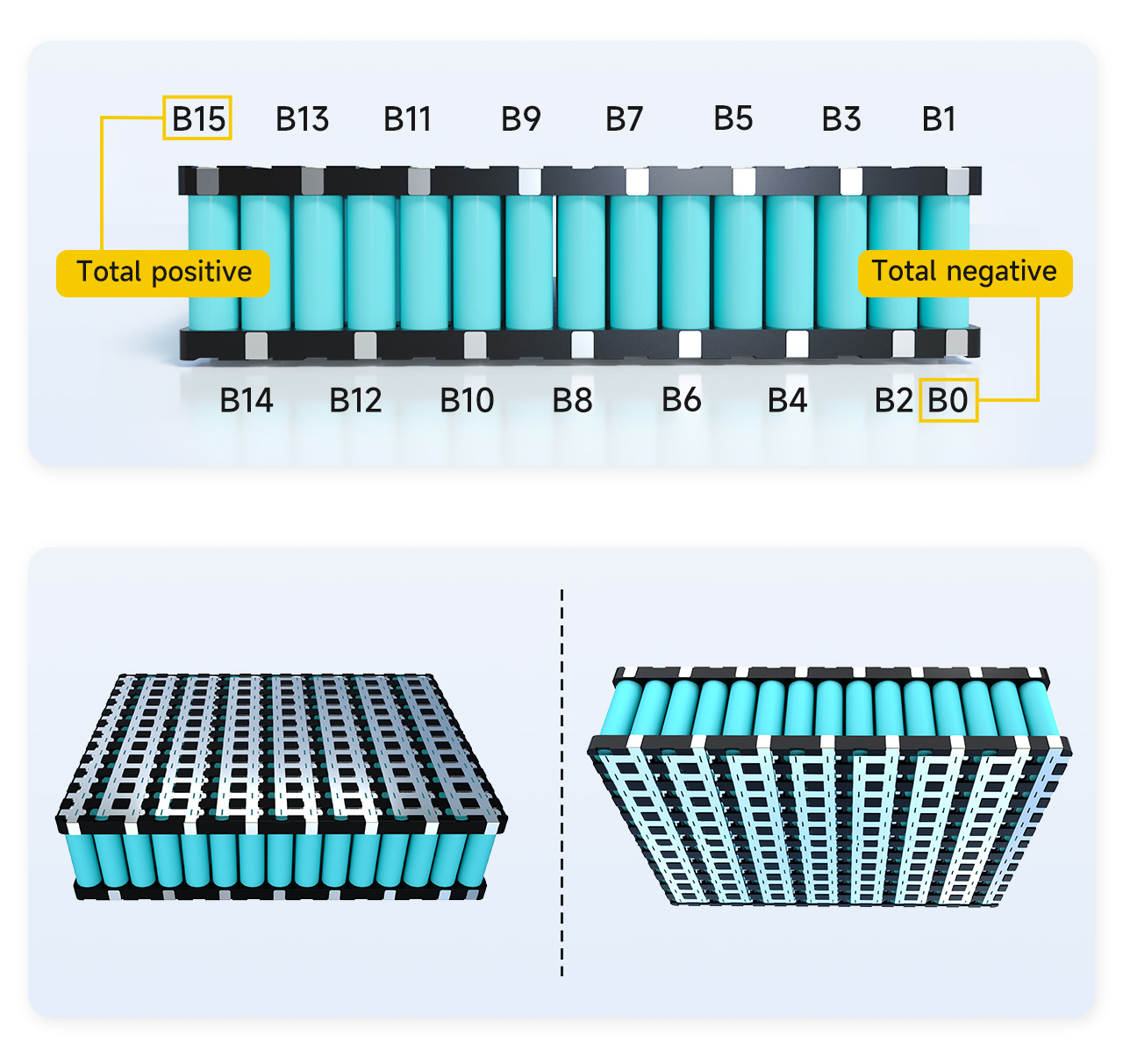

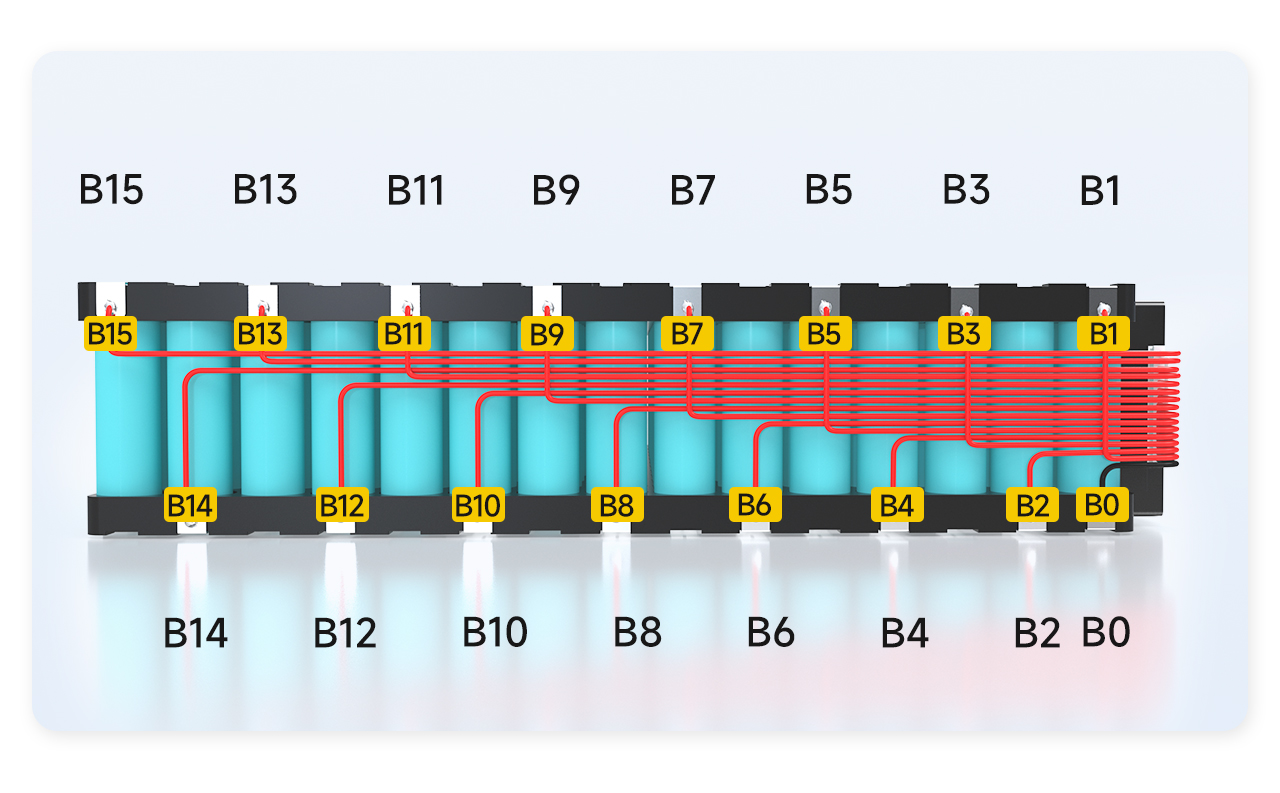

Ⅱ. Фармоиши нуқтаҳои кафшери батареяро қайд кунед
Мавқеи нуқтаи кафшерро, ки собиқи кабелӣ пайдо кунед, аввал мавқеи нуқтаи мувофиқро дар батарея қайд кунед
1. ҲИСОБИ ҲАФТАИ НАЗОРАТИ Батареяи бастаи батарея ҳамчун B0 ишора шудааст
2. Алоқа байни қутби мусбати сатри аввал ва сутуни манфии сатри дуюми сатри дуюми батареяҳо ҳамчун B1 қайд карда шудааст
3. Алоқа байни қутби мусбати сатри дуюми сатри дуюми батареяҳо ва сутуни манфии сатри сеюм ҳамчун B2 қайд карда мешавад
... (ва ғайра)
15. Алоқа байни қутби мусбати14сатри батарея ва сутуни манфии15сатри батарея ҳамчун B қайд карда шудааст14.
. Нархи мусбати сатри 15-уми сатри 15-ум ҳамчун B15 нишон дода шудааст.
Эзоҳ: Азбаски бастаи батарея ҳамагӣ 15 сатр дорад, B15 инчунин сутуни умумии мусбати бастаи батарея низ мебошад. Агар B15 зинаи умумии бастаи батарея нест, он исбот мекунад, ки тартиби қайд нодуруст аст ва он бояд дубора тафтиш карда шавад.
Ⅲ. Soldering ва wiring
1. B0 аз кабел ба мавқеи B0 ҳисоб карда мешавад.
2 бошад. Сими B1 ба мавқеи B1 бастаи батарея дода мешавад.
... (ва ғайра, кафшер кардани пайдарпаивӣ)
16. Сими B15 ба мавқеи B15-и батарея дода мешавад.

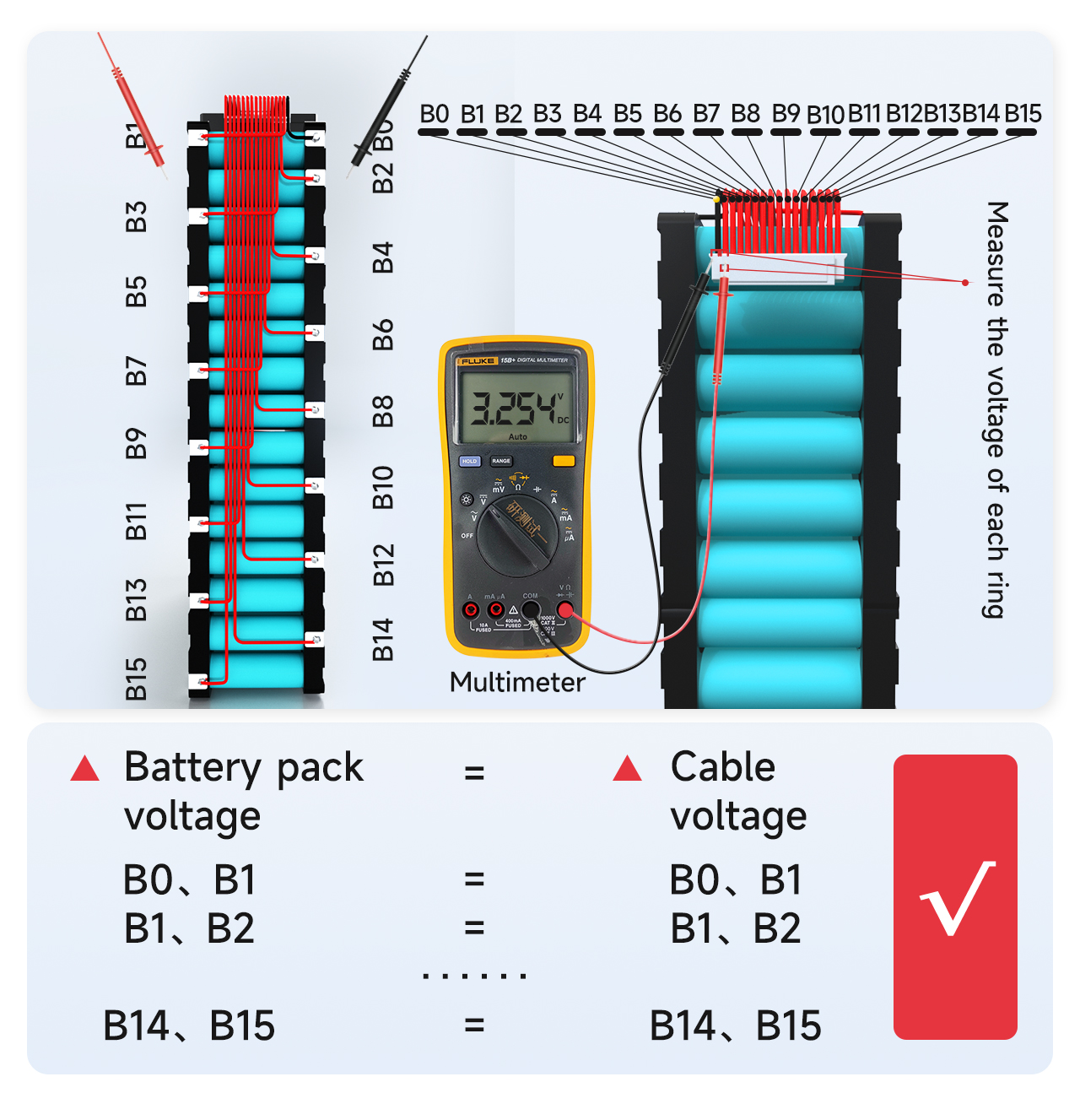

Ⅳ. Шиддати ошкор
Шиддатро дар байни кабелҳои ҳамсоя бо як сидтимрика, ки барои тасдиқ кардани шиддати дуруст бо ноқил ҷамъоварӣ карда мешавад, чен кунед.
1. Агар шиддати кабелӣ B0 ба B1 ба шиддат баробар бошад, ба шиддати Батареяи бастаи батареяи B0 баробар аст b0. Агар он баробар бошад, исбот мекунад, ки коллексияи шиддатнок дуруст аст. Дар акси ҳол, он исбот мекунад, ки хатти ҷамъоварии заиф аст ва кабел бояд кафшер бошад. Аз рӯи аналогӣ, ченкунии саршумори сатри дигар ҷамъоварӣ карда мешавад.
2. Фарқи шиддатнокии ҳар сатри ҳар сатрӣ набояд аз 1V зиёд бошад. Агар он аз 1V зиёд бошад, ин маънои онро дорад, ки мушкилӣ бо беморӣ вуҷуд дорад ва шумо бояд қадами қаблиро барои муайян такрор кунед.
Ⅴ. Ташрифи сифати панели муҳофизат
! Ҳамеша итминон ҳосил кунед, ки шиддати дурустро пеш аз гузаштан дар тахтаи муҳофизатӣ ошкор карда мешавад!

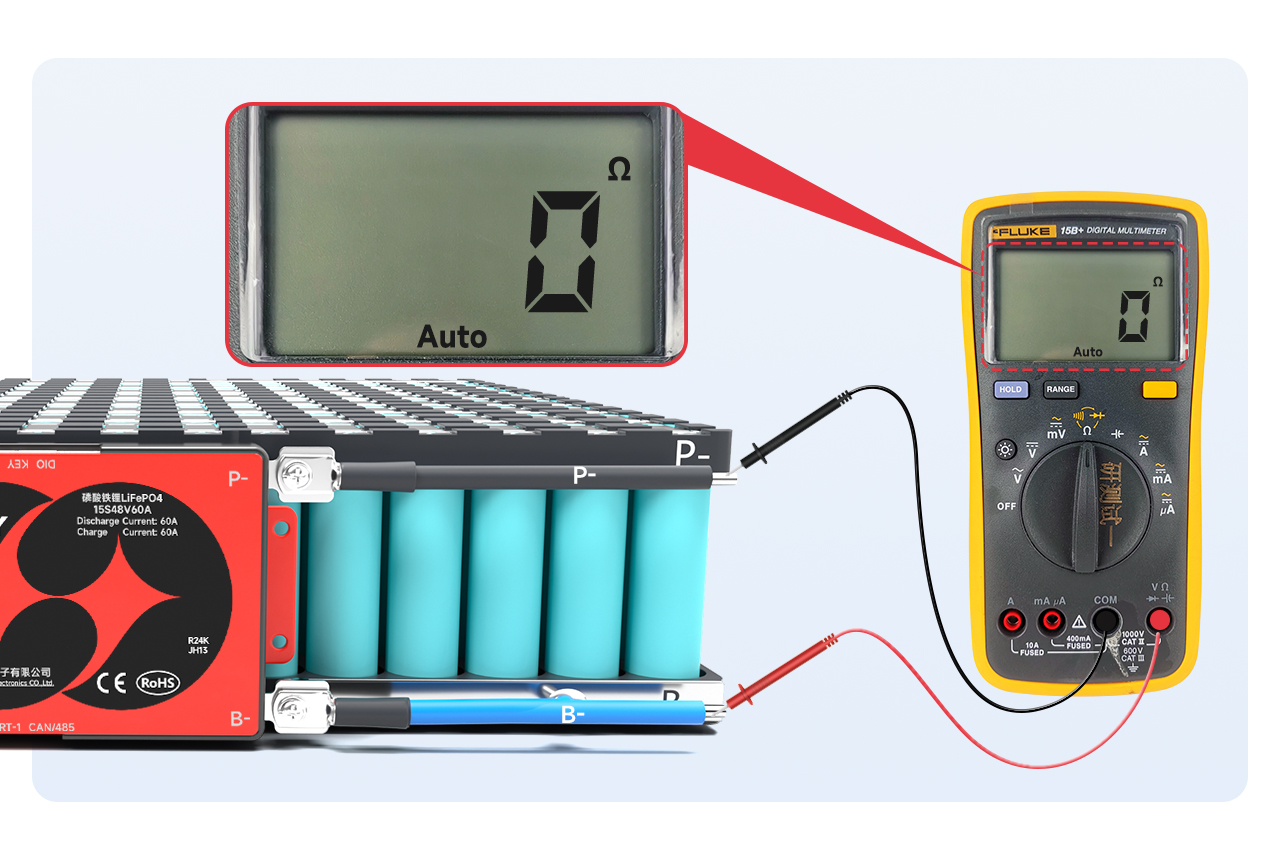

Муллетро ба сатҳи муқовимати дохилӣ танзим кунед ва муқовимати дохилиро байни B- ва P- чен кунед. Агар муқовимати дохилӣ пайваст шуда бошад, исбот карда мешавад, ки Шӯрои ҳифз хуб аст.
Эзоҳ: Шумо метавонед бо назардошти арзиши муқовимати дохилӣ гузаред. Арзиши муқовимати дохилӣ 0ω аст, ки маънои онро дорад. Бо сабаби хатогии бисёриметр, одатан камтар аз он маънои онро дорад; Шумо инчунин метавонед ба садамви ба садаметр мувофиқат кунед. Садои сӯзишворӣ шунидан мумкин аст.
Огоҳӣ:
1. Шӯрои муҳофизатӣ бо тугмаи мулоим, бояд ба гузаронидани тугмаи гузариш дар вақти баста шудани гузариш диққат диҳад.
2 бошад. Агар Шӯрои ҳифз гузаранда набошад, лутфан қадами навбатиро боздоред ва бо кормандони фурӯш барои коркард тамос гиред.

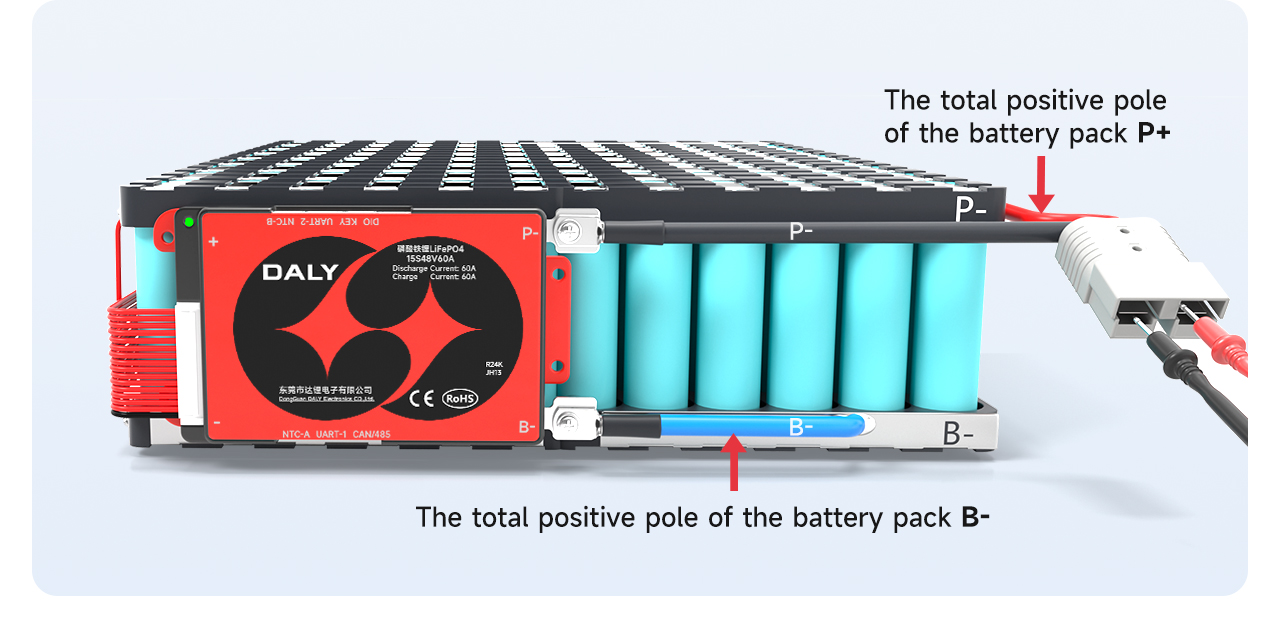

Ⅵ. Хатти баромади худро пайваст кунед

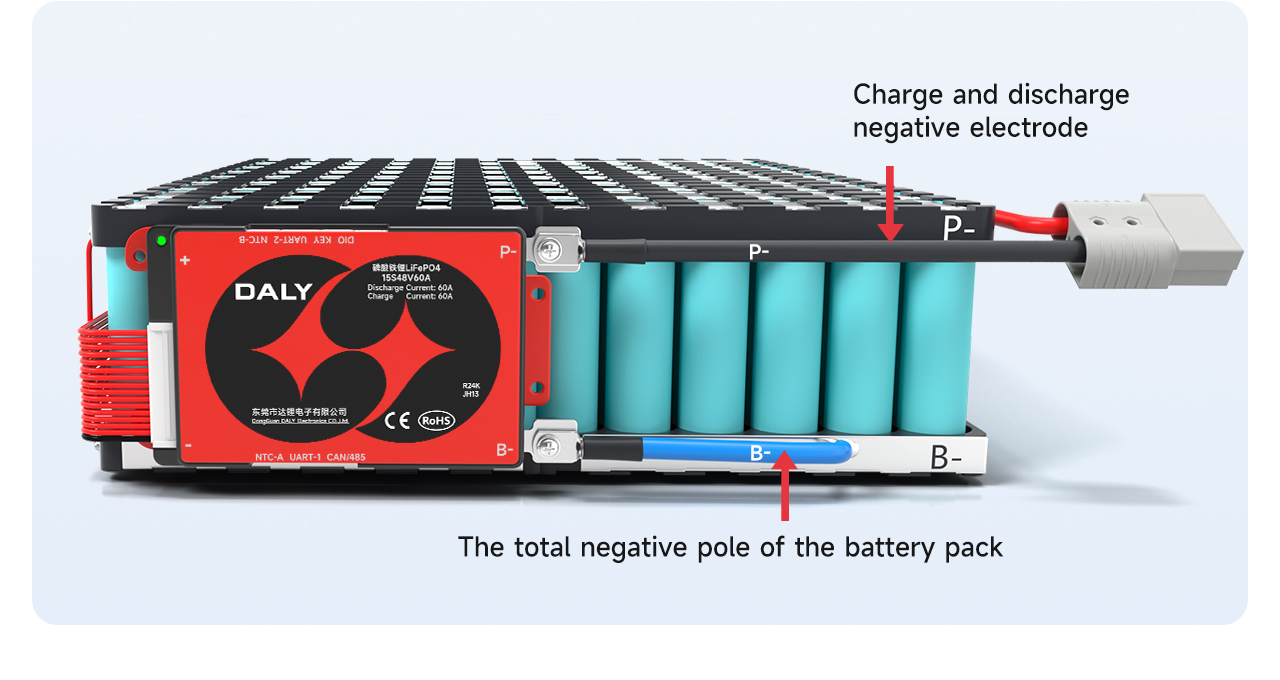

Пас аз он, ки Шӯрои ҳифз муқаррарӣ бошад, дар назди қуттиҳои муҳофизатшуда ба маҷмӯи батареяи манфии манфии манфии Breder Insock бошад. P-int дар тахтаи муҳофизатӣ ба сутуни манфии пардохт ва хориҷшавӣ дода мешавад.
Пас аз кафшеркунӣ, санҷед, ки шурӯъ кардани шократи overprotection ба шиддатҳои батарея мувофиқ аст.
Шиддати барзиёдро муайян кунед: (B-, P-, P +) шОРИД = (P-, P-, PO +)
Чаки мусбати пуркунии барқ ва холӣ мустақиман бо сутуни умумии мусбати бастаи батарея алоқаманд аст.
Эзоҳ: Порти пуркунии барқӣ ва хориҷ кардани тахтаи муҳофизати тақсимшуда ҷудо карда мешаванд ва санади изофии C-ant (одатан аз ҷониби зард нишон дода мешаванд) бояд ба қутби манфӣ аз пуркунандаи барқ пайваст карда шавад; P-Pine ба қутби манфии берунӣ пайваст аст.

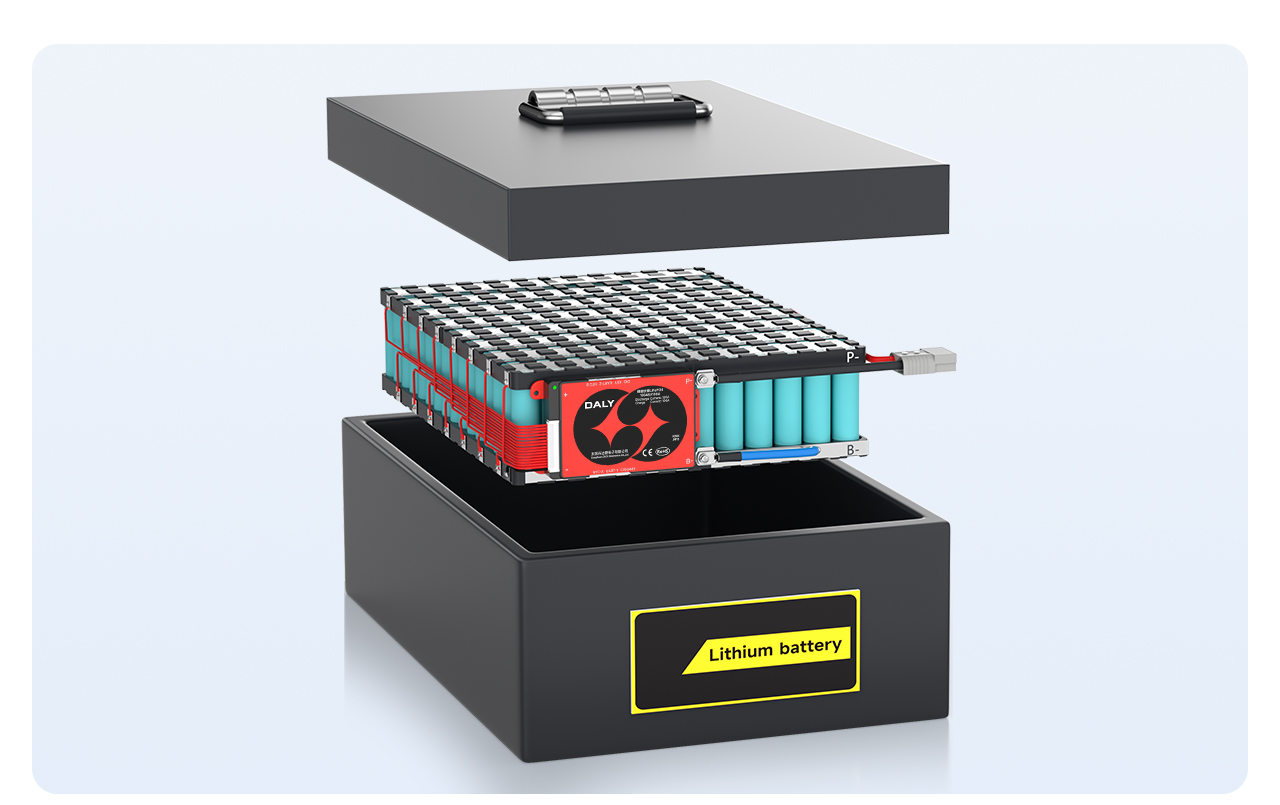

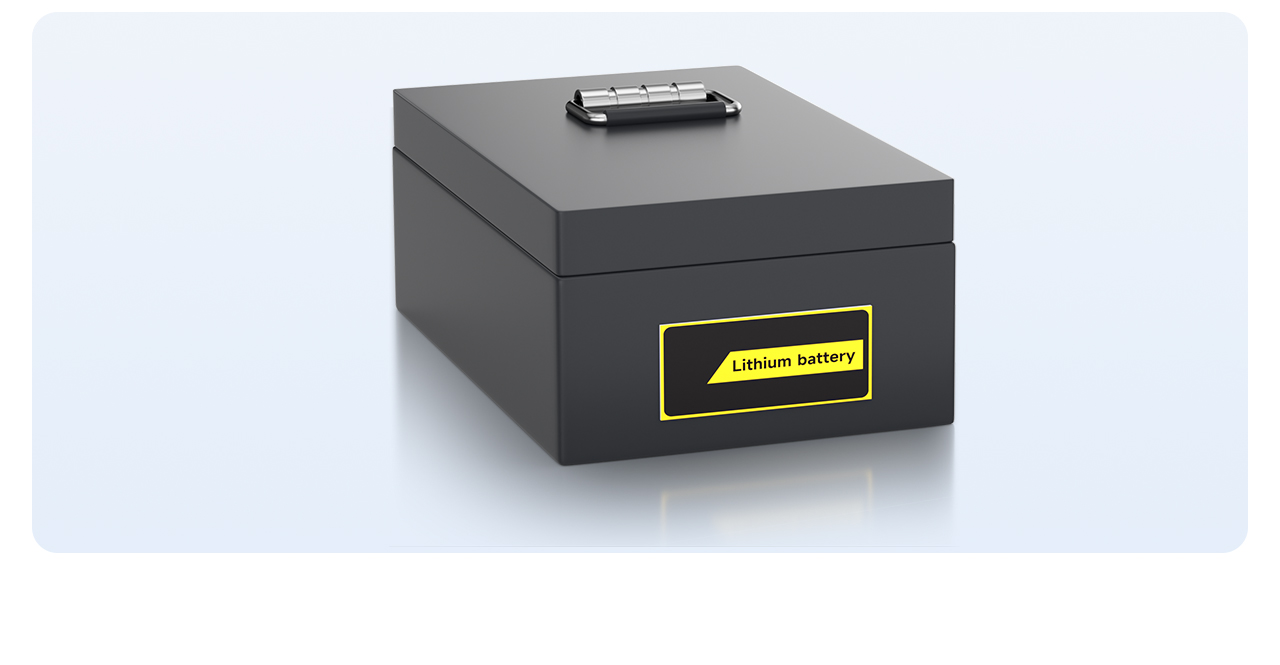

Дар ниҳоят, бастаи батареяро дар дохили қуттии батарея ҷойгир кунед ва бастаи батарея ҷамъ оварда мешавад
