Дастури васлкунии стандартӣ ва Smart 3S BMS
Гирифтани3S12PМисол, батареяи 18650.

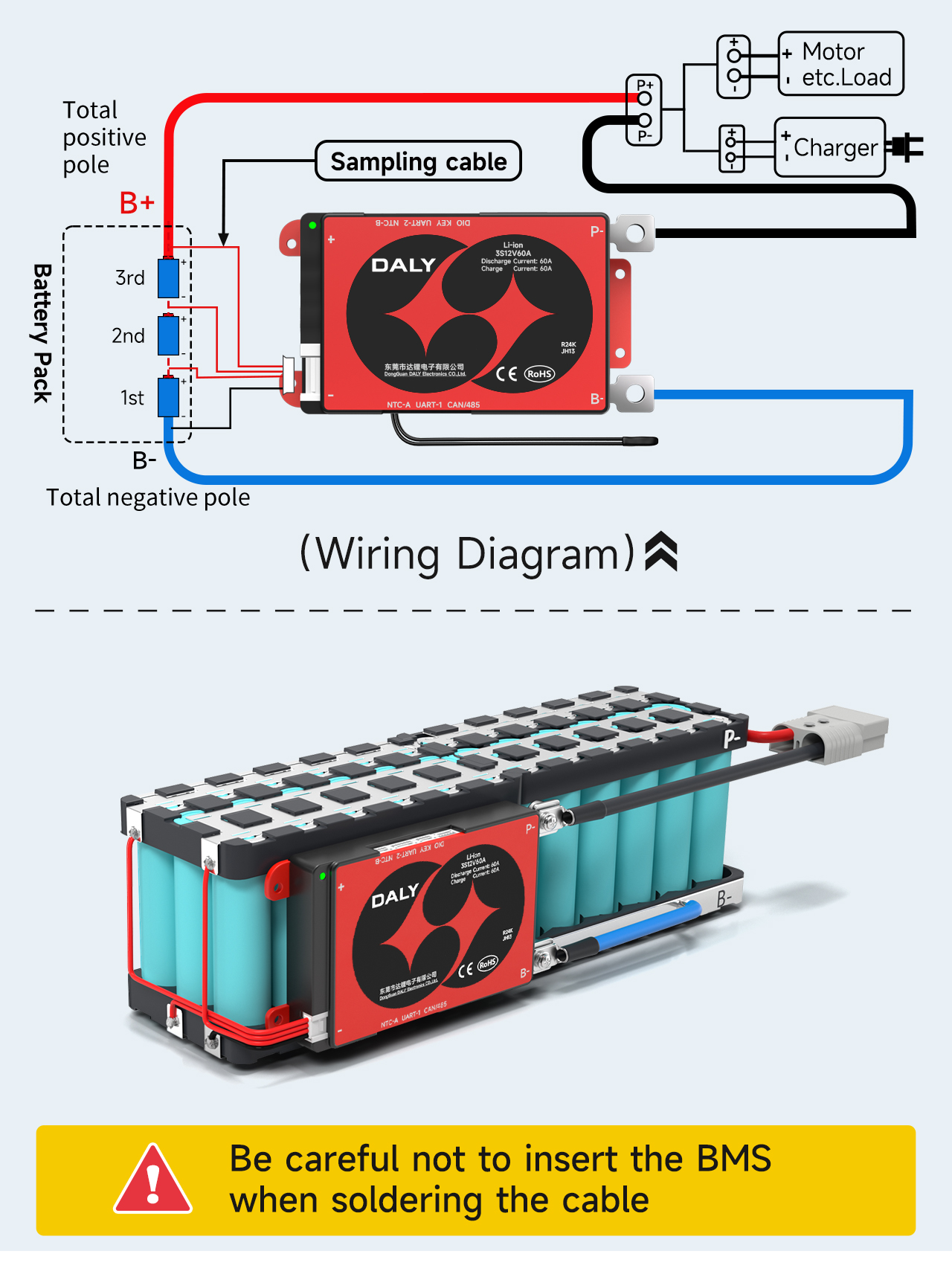

Ҳангоми кафшер кардани кабел эҳтиёт шавед, ки BMS-ро ворид накунед.

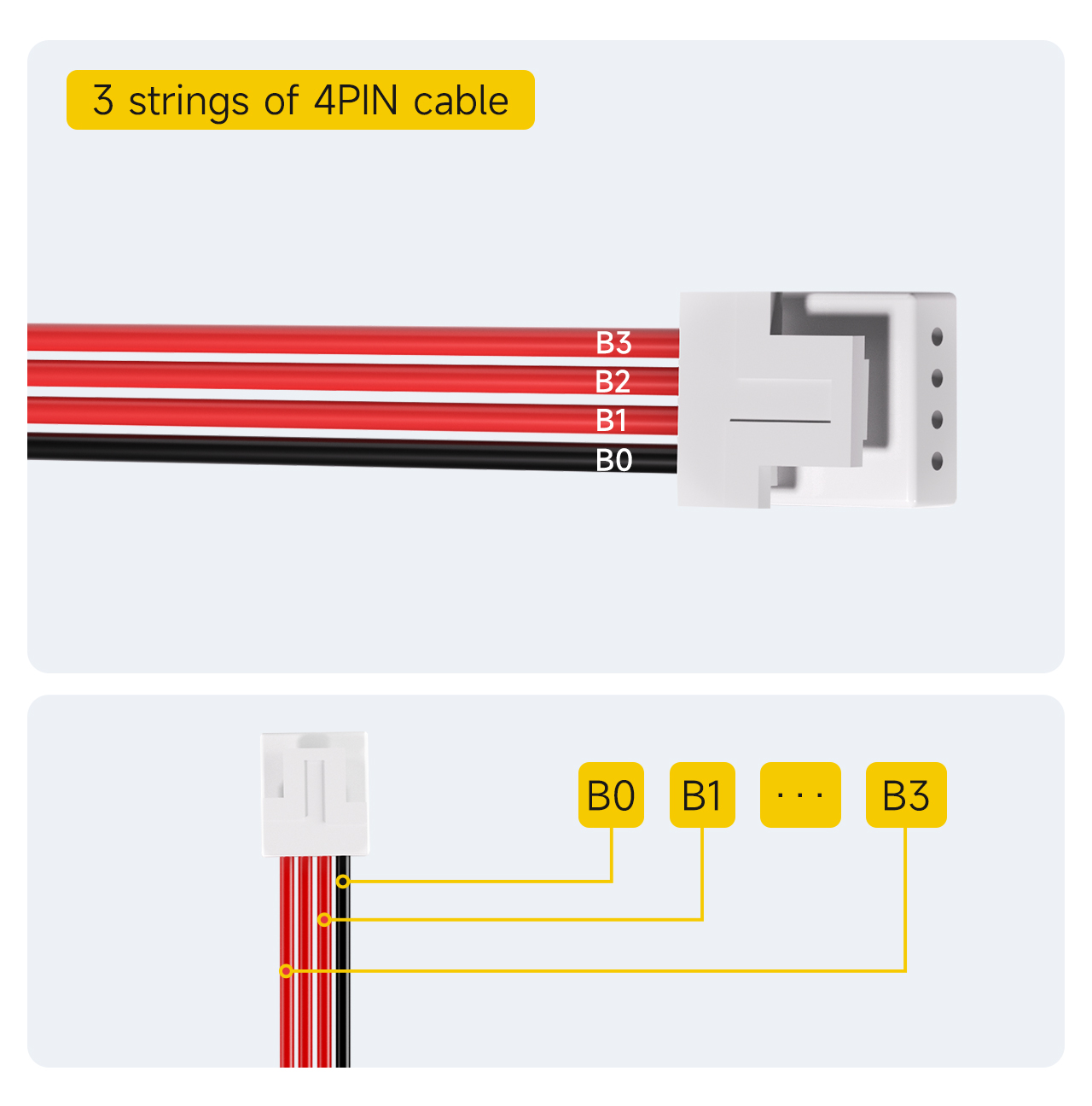

Ⅰ. Тартиби хатҳои намунавиро қайд кунед
3S BMS бо 4PIN
Эзоҳ: Сими намунагирии пешфарз барои конфигуратсияи BMS-и 3-сатрӣ 4PIN аст.
1. Сими сиёҳро ҳамчун B0 қайд кунед.
2. Аввалин сими сурх дар паҳлӯи сими сиёҳ ҳамчун B1 қайд карда шудааст.
... (ва ғайра, пайдарпай қайд карда мешаванд)
4. То сими охирини сурх, ки ҳамчун B3 қайд карда шудааст.

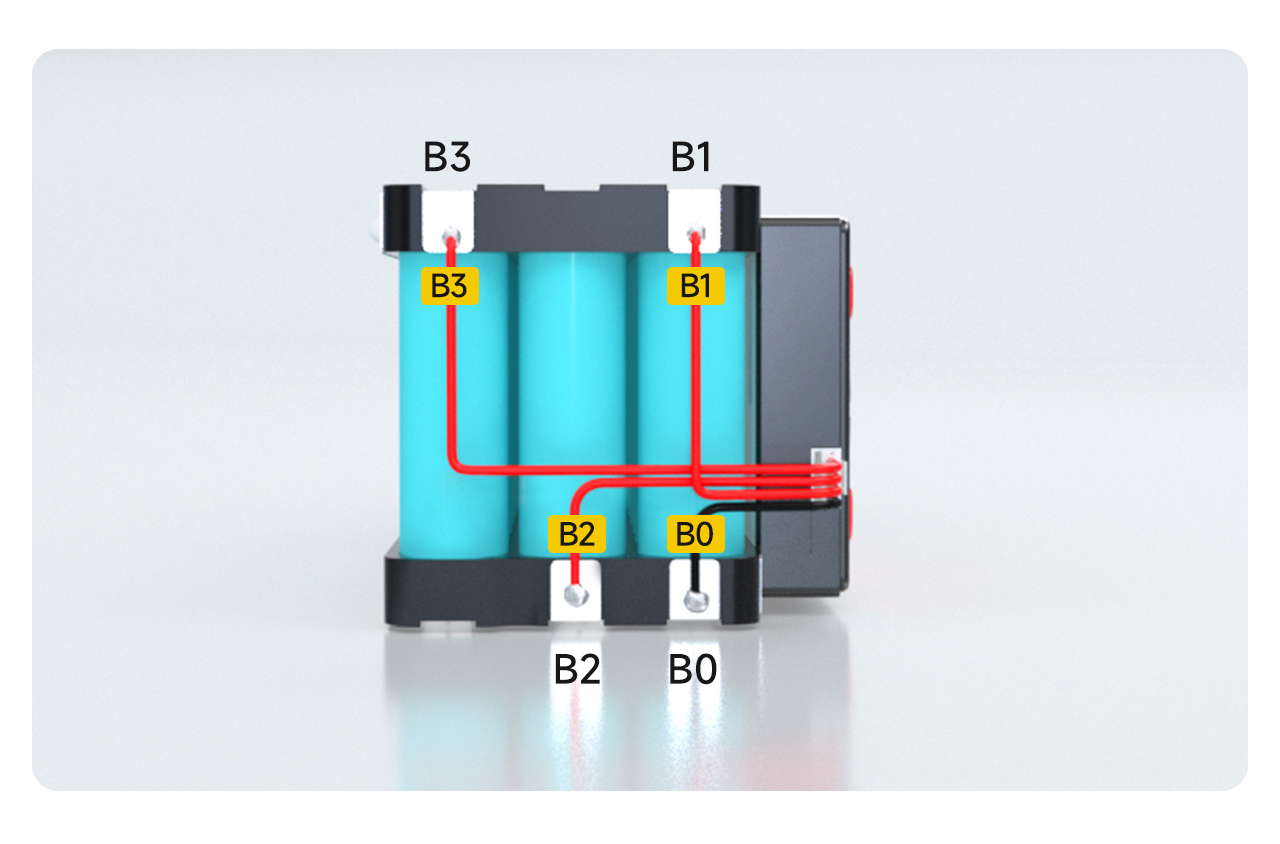

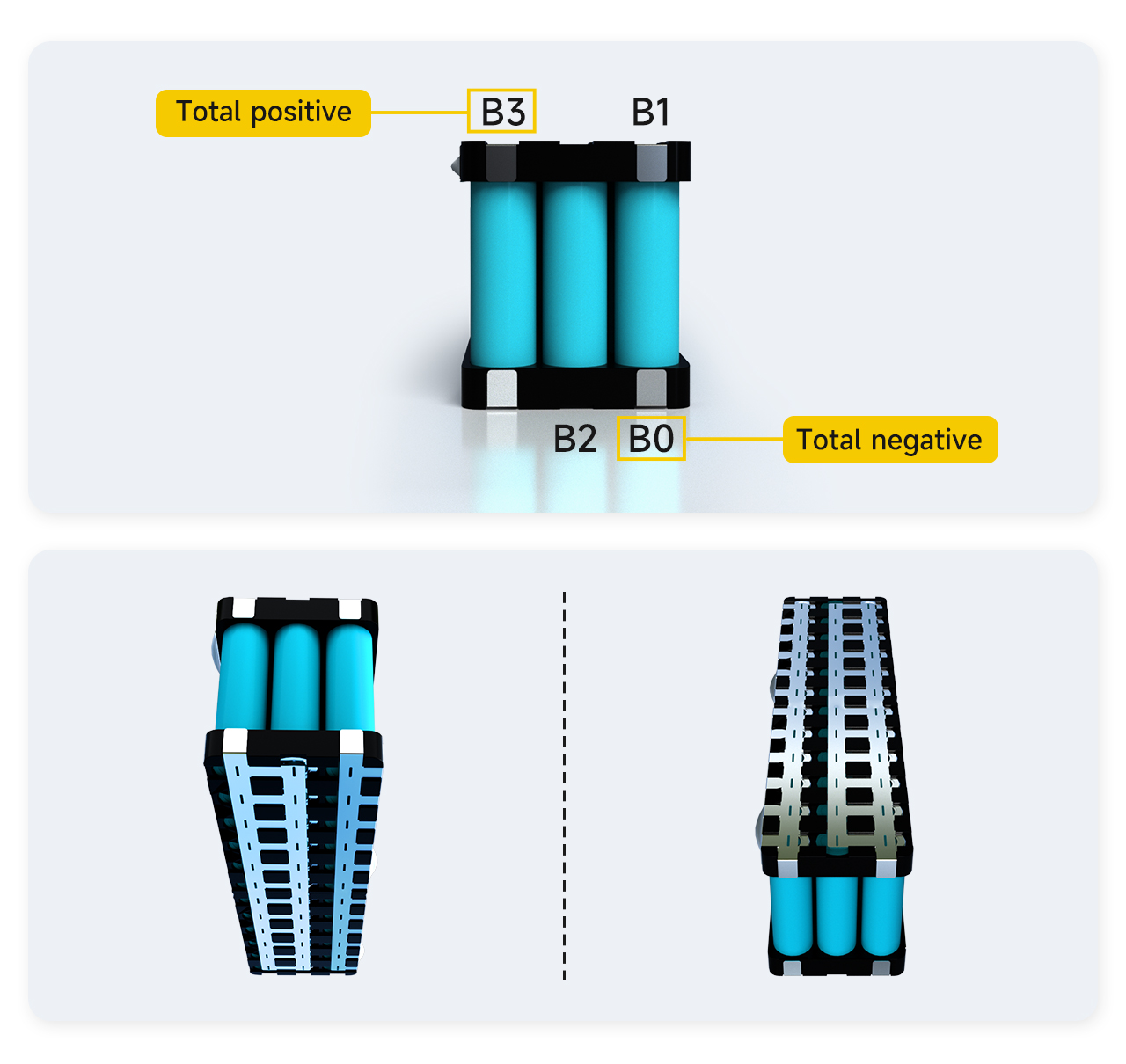

Ⅱ.Тартиби нуқтаҳои кафшери батареяро қайд кунед
Мавқеи нуқтаи мувофиқи кафшери кабелро пайдо кунед, аввал мавқеи нуқтаи мувофиқро дар батарея қайд кунед.
1. Қутби манфии умумии батарея ҳамчун B0 қайд карда шудааст.
2. Пайвастшавӣ байни қутби мусбати силсилаи якуми батареяҳо ва қутби манфии силсилаи дуюми батареяҳо ҳамчун B1 қайд карда шудааст.
3. Пайвастшавӣ байни қутби мусбати силсилаи дуюми батареяҳо ва қутби манфии силсилаи сеюми батареяҳо ҳамчун B2 қайд карда шудааст.
4. Электроди мусбати ресмони 3-юми батарея ҳамчун B3 қайд карда шудааст.
Эзоҳ: Азбаски бастаи батарея дар маҷмӯъ 3 ресмон дорад, B3 инчунин қутби мусбати умумии бастаи батарея аст. Агар B3 марҳилаи мусбати умумии бастаи батарея набошад, ин исбот мекунад, ки тартиби нишонгузорӣ нодуруст аст ва он бояд дубора тафтиш ва нишонгузорӣ карда шавад.
Ⅲ.Кафшер ва симкашӣ
1. B0-и кабел ба мавқеи B0-и батарея кафшер карда шудааст.
2. Сими B1 ба мавқеи B1-и батарея кафшер карда шудааст.
3. Сими B2 ба мавқеи B2-и батарея кафшер карда шудааст.
4. Сими B3 ба мавқеи B3-и батарея кафшер карда шудааст.

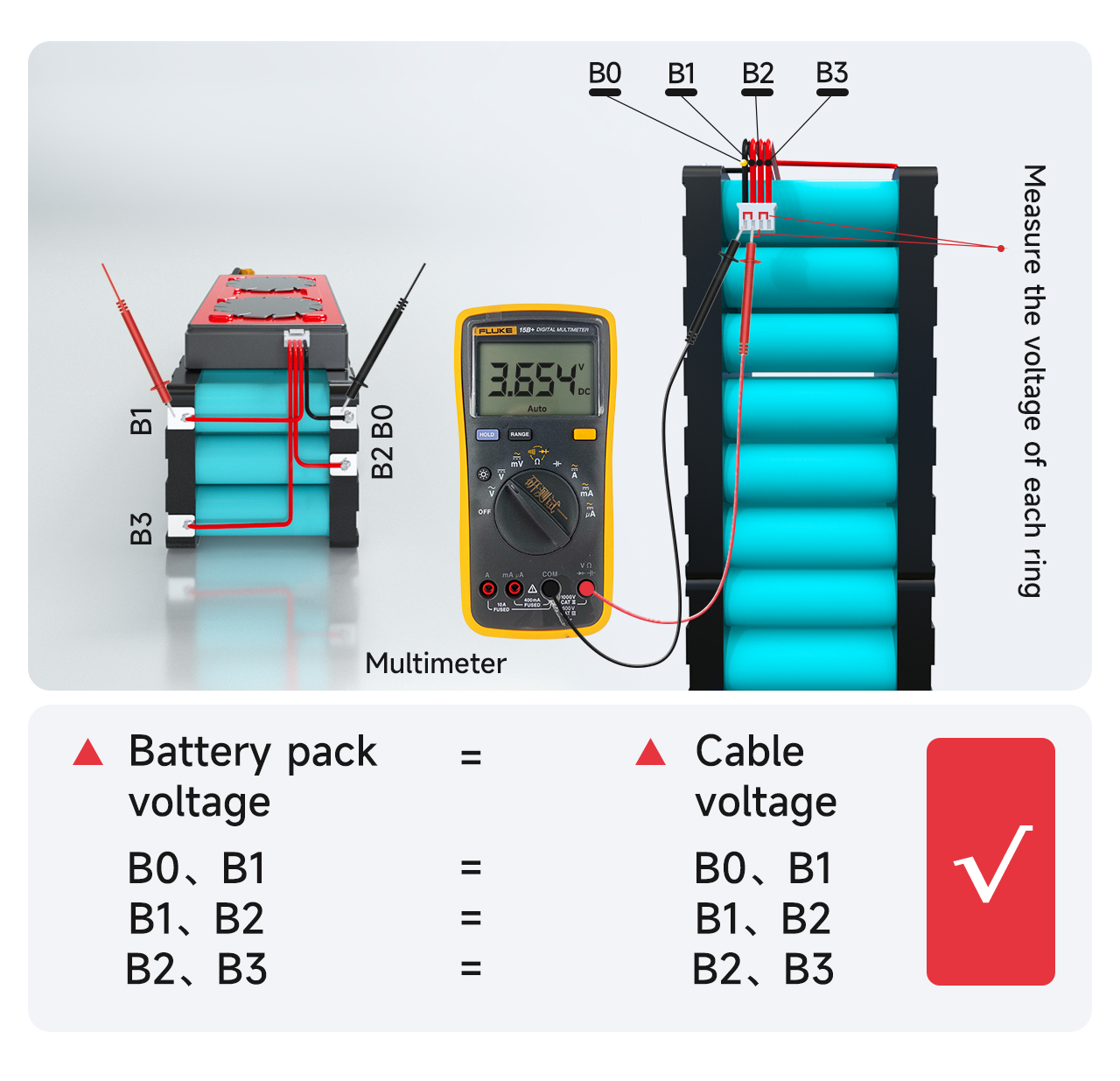

Ⅳ. Муайянкунии шиддат
Барои тасдиқи он, ки шиддати дуруст аз ҷониби кабелҳо ҷамъоварӣ шудааст, шиддати байни кабелҳои ҳамшафатро бо истифода аз мултиметр чен кунед.
Андозагирӣ кунед, ки оё шиддати сими B0 то B1 ба шиддати батареяи B0 то B1 баробар аст. Агар он баробар бошад, ин исбот мекунад, ки ҷамъоварии шиддат дуруст аст. Агар не, ин исбот мекунад, ки хатти ҷамъкунӣ суст кафшер шудааст ва симро дубора кафшер кардан лозим аст. Бо қиёс, чен кунед, ки оё шиддатҳои дигар ресмонҳо дуруст ҷамъ карда шудаанд.
2. Тафовути шиддати ҳар як ресмон набояд аз 1 В зиёд бошад. Агар он аз 1 В зиёд бошад, ин маънои онро дорад, ки дар симкашӣ мушкиле вуҷуд дорад ва барои ошкор кардан шумо бояд қадами қаблиро такрор кунед.
Ⅴ. BMSошкоркунии сифат
Пеш аз васл кардани BMS, ҳамеша боварӣ ҳосил кунед, ки шиддати дуруст муайян карда шудааст!

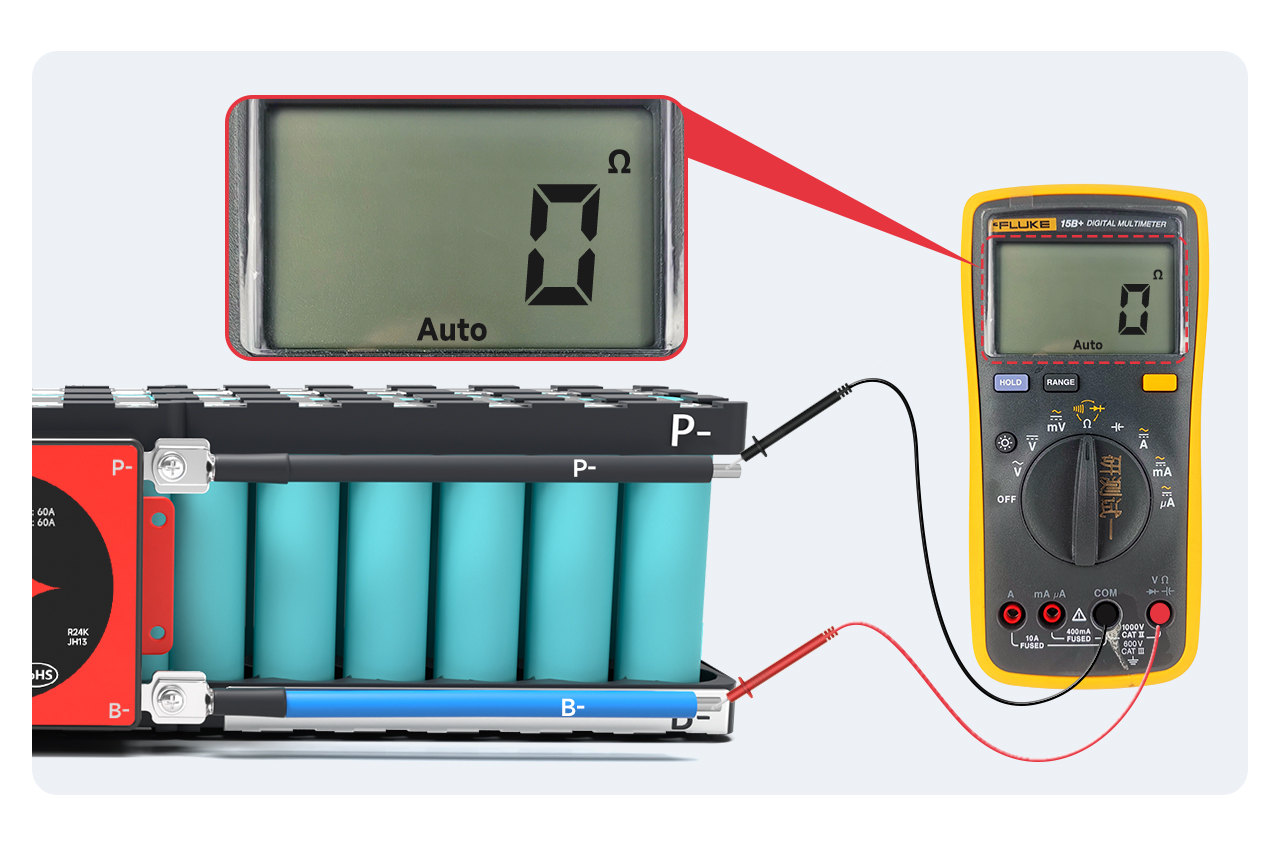

Мултиметрро ба сатҳи муқовимати дохилӣ танзим кунед ва муқовимати дохилиро байни B- ва P- чен кунед. Агар муқовимати дохилӣ пайваст бошад, ин исбот мекунад, ки BMS хуб аст.
Эзоҳ: Шумо метавонед гузаронандагии барқро бо дидани арзиши муқовимати дохилӣ муайян кунед. Арзиши муқовимати дохилӣ 0Ω аст, ки маънои гузаронандагӣ дорад. Аз сабаби хатогии мултиметр, одатан, камтар аз 10 мΩ маънои гузаронандагӣ дорад; шумо инчунин метавонед мултиметрро ба занг танзим кунед. Садои сигнал шунида мешавад.
Шарҳ:
1. BMS бо калиди нарм бояд ба гузариши калид ҳангоми пӯшида будани калид диққат диҳад.
2. Агар BMS кор накунад, лутфан қадами навбатиро қатъ кунед ва барои коркард бо кормандони фурӯш тамос гиред.
Ⅵ.Хати баромадро пайваст кунед

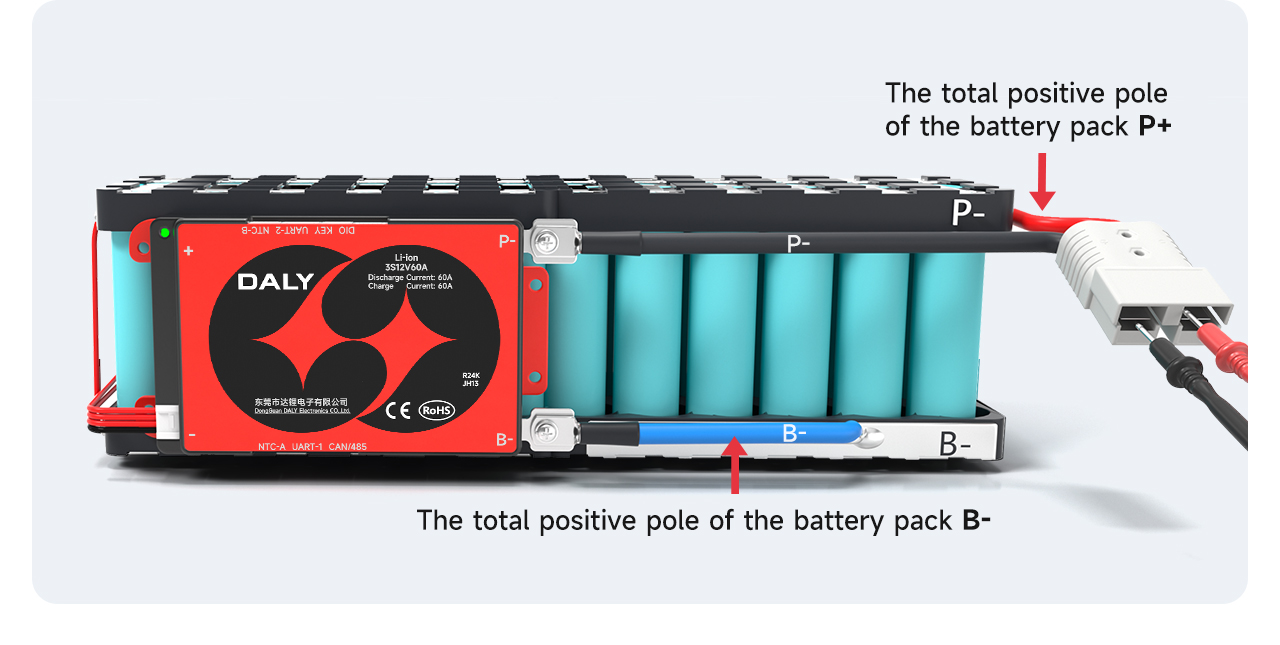

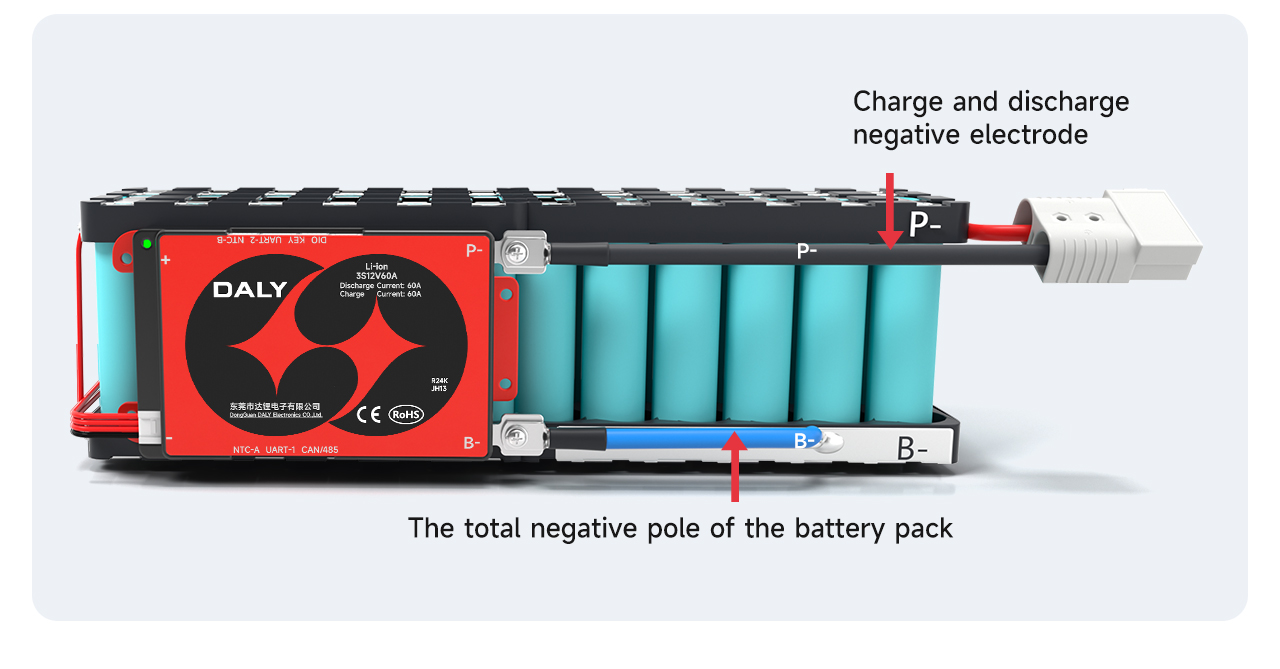

Пас аз он ки боварӣ ҳосил кунед, ки BMS муқаррарӣ аст, сими кабуди B-ро дар BMS ба B-и манфии умумии батарея кафшер кунед. Хати P дар BMS ба қутби манфии заряд ва разряди барқ кафшер карда мешавад.
Пас аз кафшер, санҷед, ки оё шиддати BMS-и болоӣ бо шиддати батарея мувофиқ аст.
Эзоҳ: Порти пуркунӣ ва порти холӣ кардани BMS-и тақсимшуда ҷудо карда шудаанд ва хати иловагии C (одатан бо зард нишон дода шудааст) бояд ба қутби манфии пуркунанда пайваст карда шавад; хати P ба қутби манфии холӣ кардан пайваст карда шудааст.

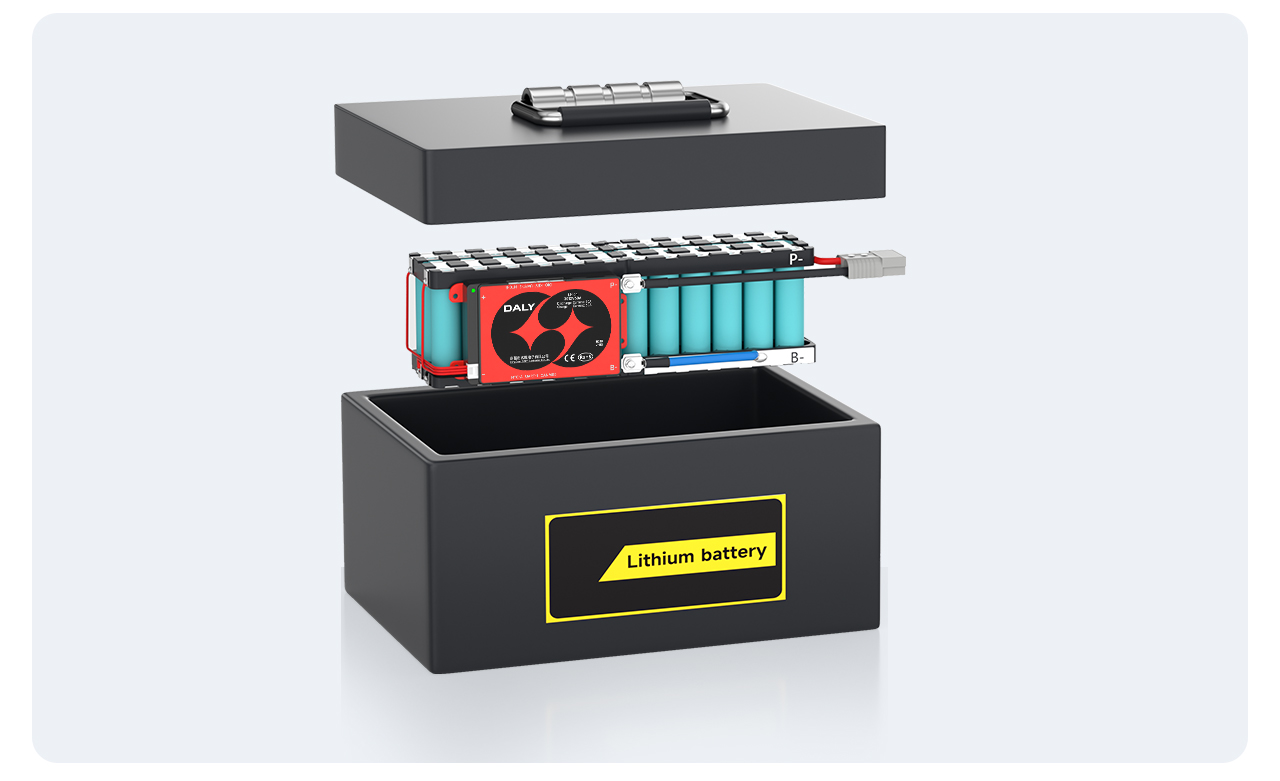

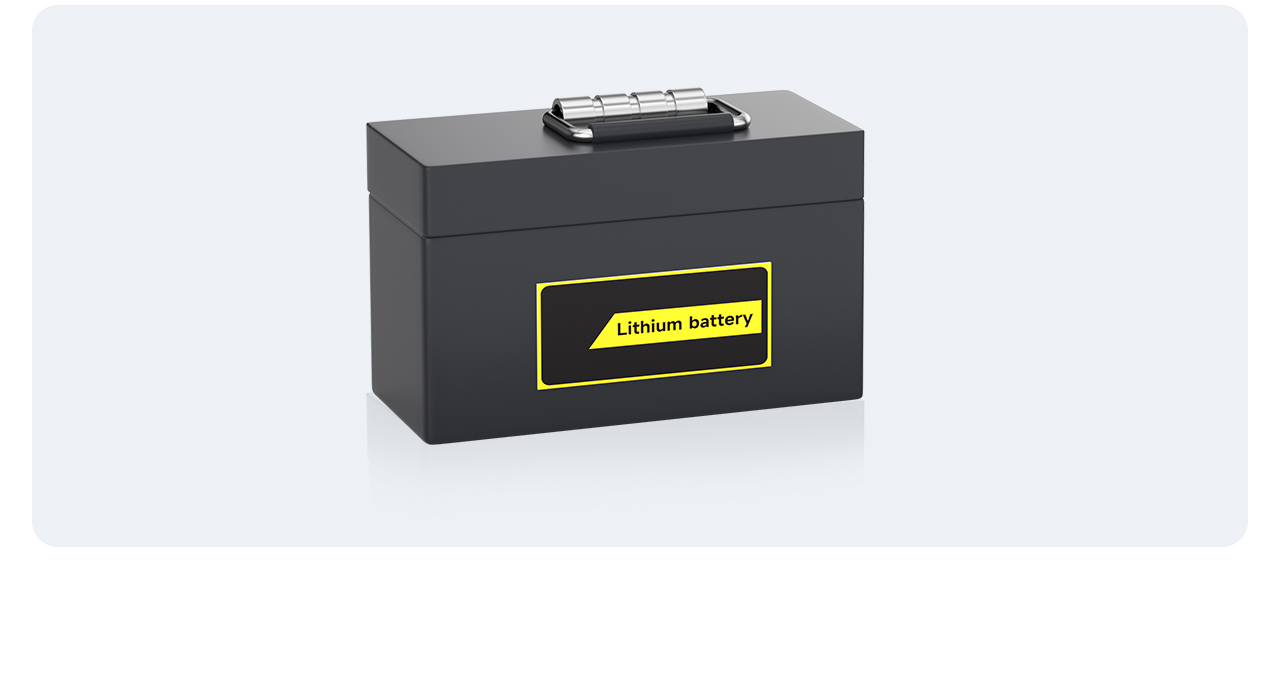

Дар ниҳоят, батареяро дар дохили қуттии батарея ҷойгир кунед ва батареяи тайёр ҷамъ карда мешавад.
