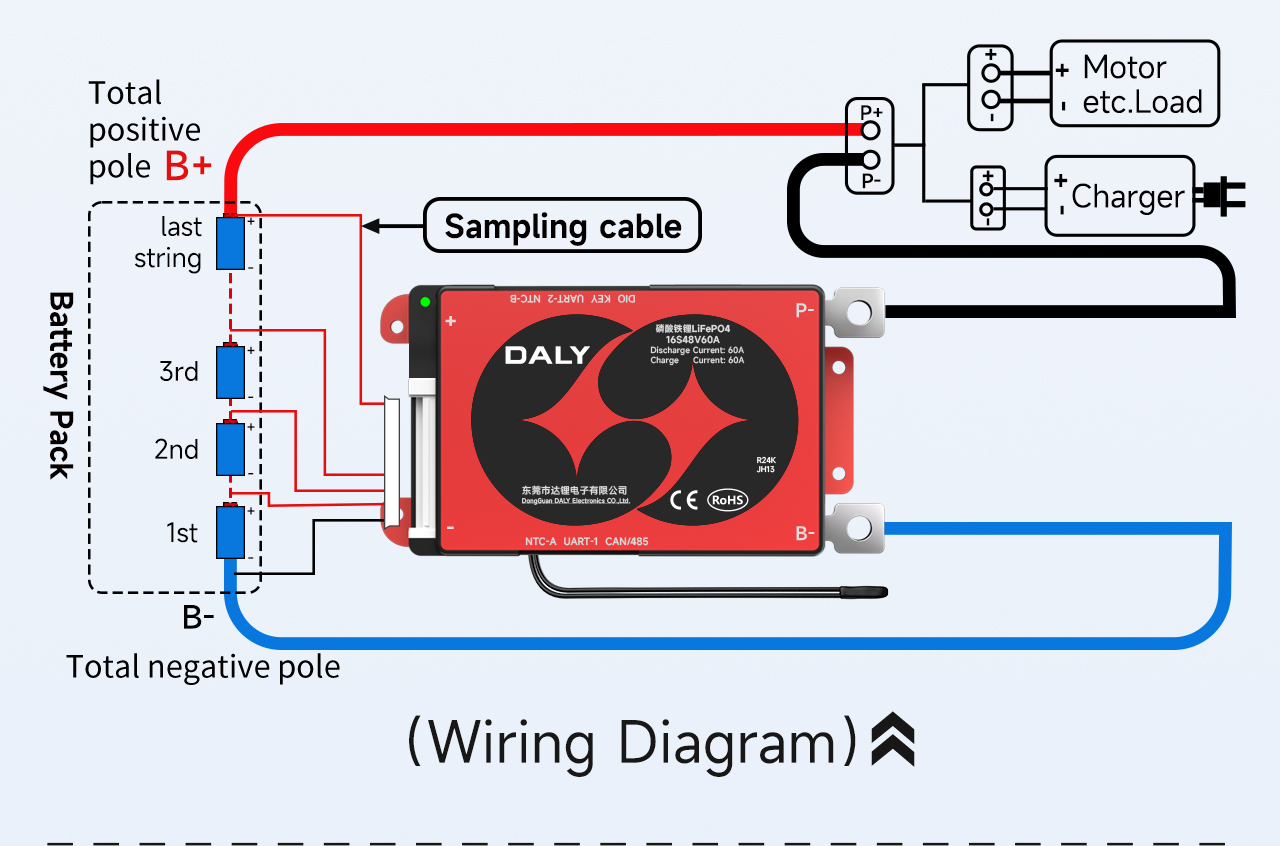

Омӯзиши ноқилҳои Standard & Smart 16S BMS

Гирифтана 16 силсила ва 12 мувозӣ бастаи батареяи 18650 ҳамчун намуна

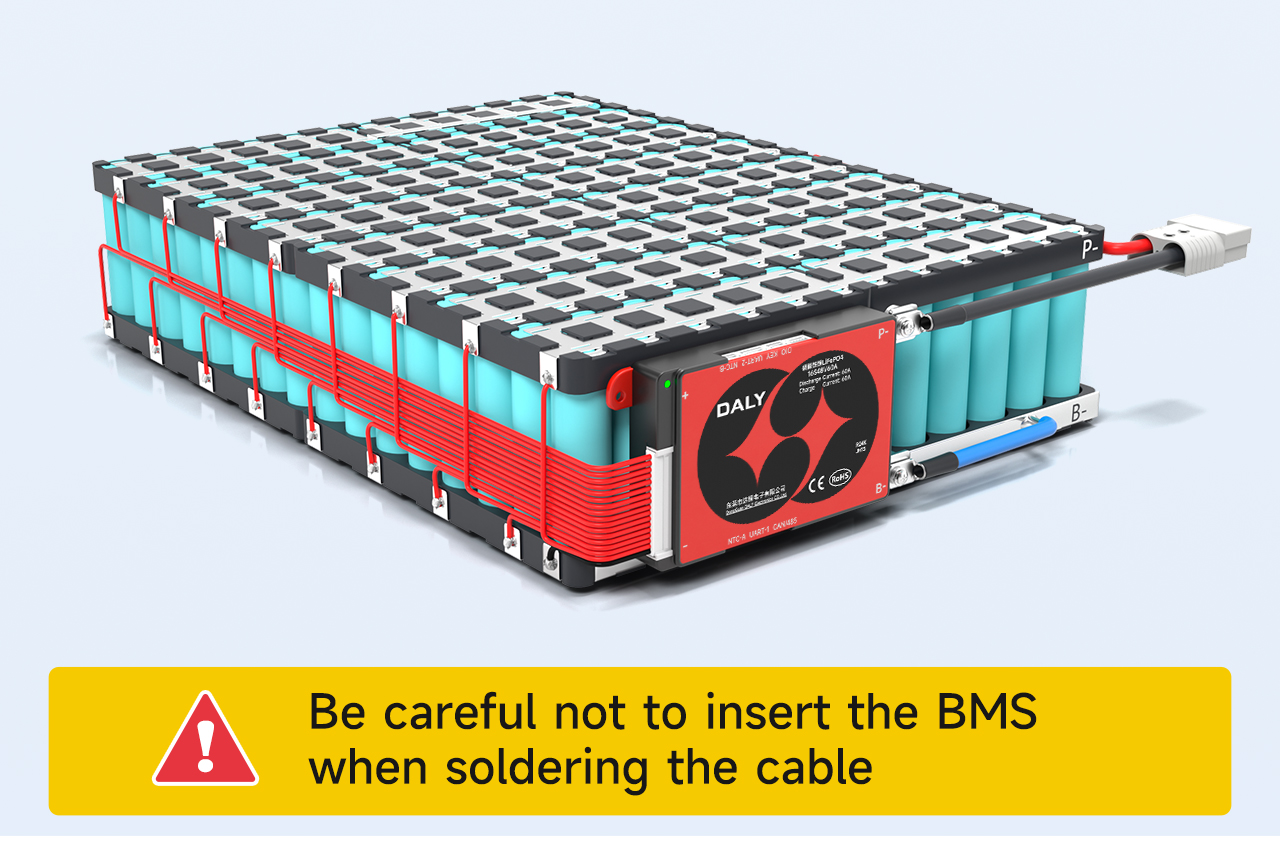

Ҳангоми кафшер кардани кабел эҳтиёт шавед, ки тахтаи муҳофизатиро нагузоред

铁锂16串接线流程-英文_01
铁锂16串接线流程-英文_02

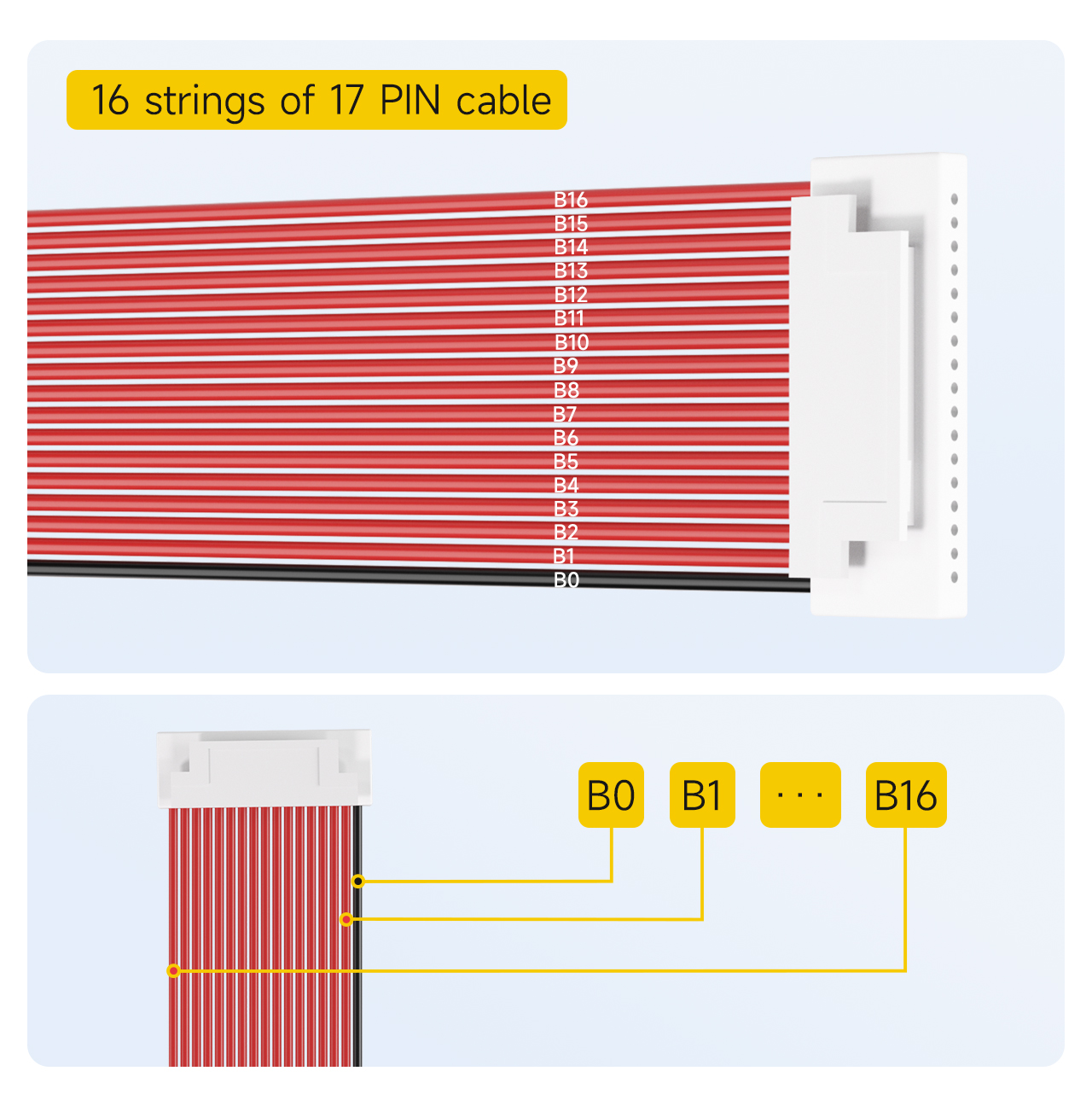

. Тартиби хатҳои интихобро қайд кунед

16 сатрҳои17Кабели PIN

Эзоҳ: Сими пешфарз барои16-конфигуратсияи Шӯрои ҳифзи сатр аст17ПИН.

1. Сими сиёҳро ҳамчун B0 қайд кунед.

2. Аввалин сими сурх дар паҳлӯи сими сиёҳ ҳамчун B1 қайд карда шудааст

... (ва ғайра, пайдарпай қайд карда мешавад)

17. То сими охирини сурх, ки ҳамчун В қайд карда шудааст16.

铁锂16串接线流程-英文_03

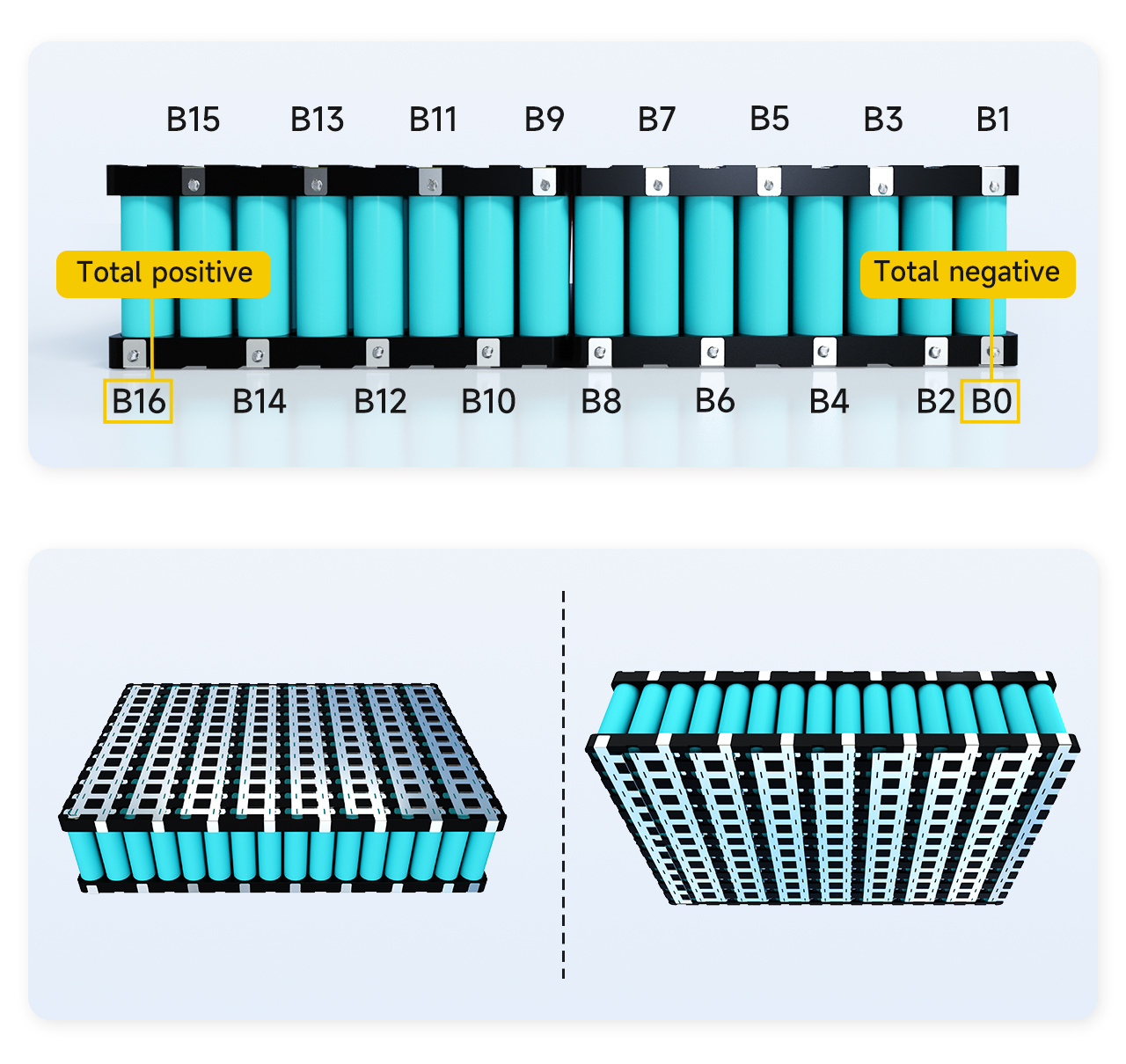

. Тартиби нуқтаҳои кафшери батареяро қайд кунед

Мавқеи нуқтаи дахлдори кафшери кабелро пайдо кунед, аввал мавқеи нуқтаи мувофиқро дар батарея қайд кунед

1. Қутби умумии манфии бастаи батарея ҳамчун B0 қайд карда шудааст

2. Пайванди байни қутби мусбати сатри якуми батареяҳо ва қутби манфии сатри дуюми батареяҳо ҳамчун B1 қайд карда мешавад.

3. Пайванди байни қутби мусбати сатри дуюми батареяҳо ва қутби манфии сатри сеюми батареяҳо ҳамчун B2 қайд карда мешавад.

... (ва ғайра)

16. Робитаи байни қутби мусбати15уми батарея ва қутби манфии16сатри батарея ҳамчун B қайд карда шудааст15.

17. Электроди мусбати сатри 16-уми батарея ҳамчун В16 қайд карда шудааст.

Эзоҳ: Азбаски бастаи батарея ҳамагӣ 16 сатр дорад, B16 инчунин қутби умумии мусбати бастаи батарея аст. Агар B16 марҳилаи умумии мусбати бастаи батарея набошад, он исбот мекунад, ки тартиби аломатгузорӣ нодуруст аст ва он бояд бори дигар тафтиш ва қайд карда шавад.

铁锂16串接线流程-英文_04

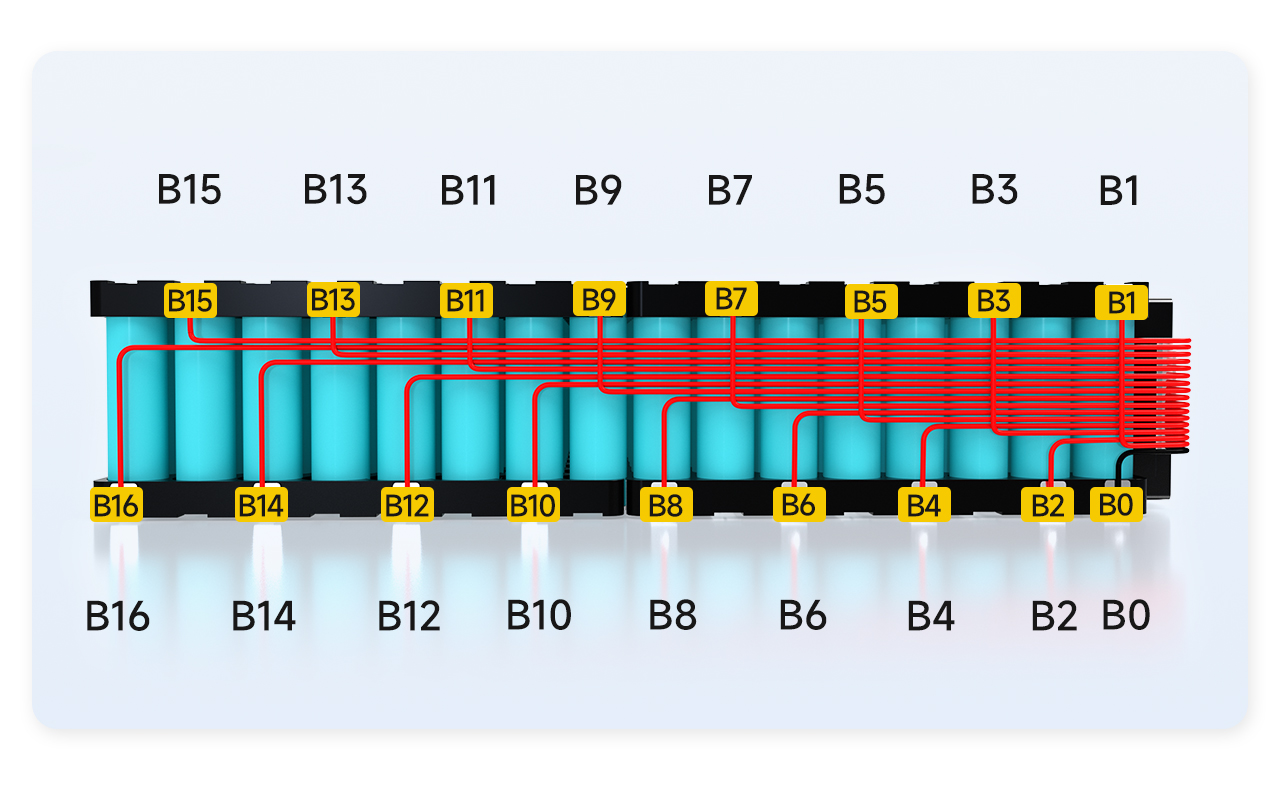

. Кафшеркунӣ ва симгузаронӣ

1. B0-и ноқил ба мавқеи B0-и батарея кафшер карда мешавад.

2. Сими B1 ба мавқеи B1 батарея кафшер карда мешавад.

... (ва ғайра, кафшери пайдарпай)

17. Кабели B16 ба мавқеи B16 батарея кафшер карда мешавад.

铁锂16串接线流程-英文_05

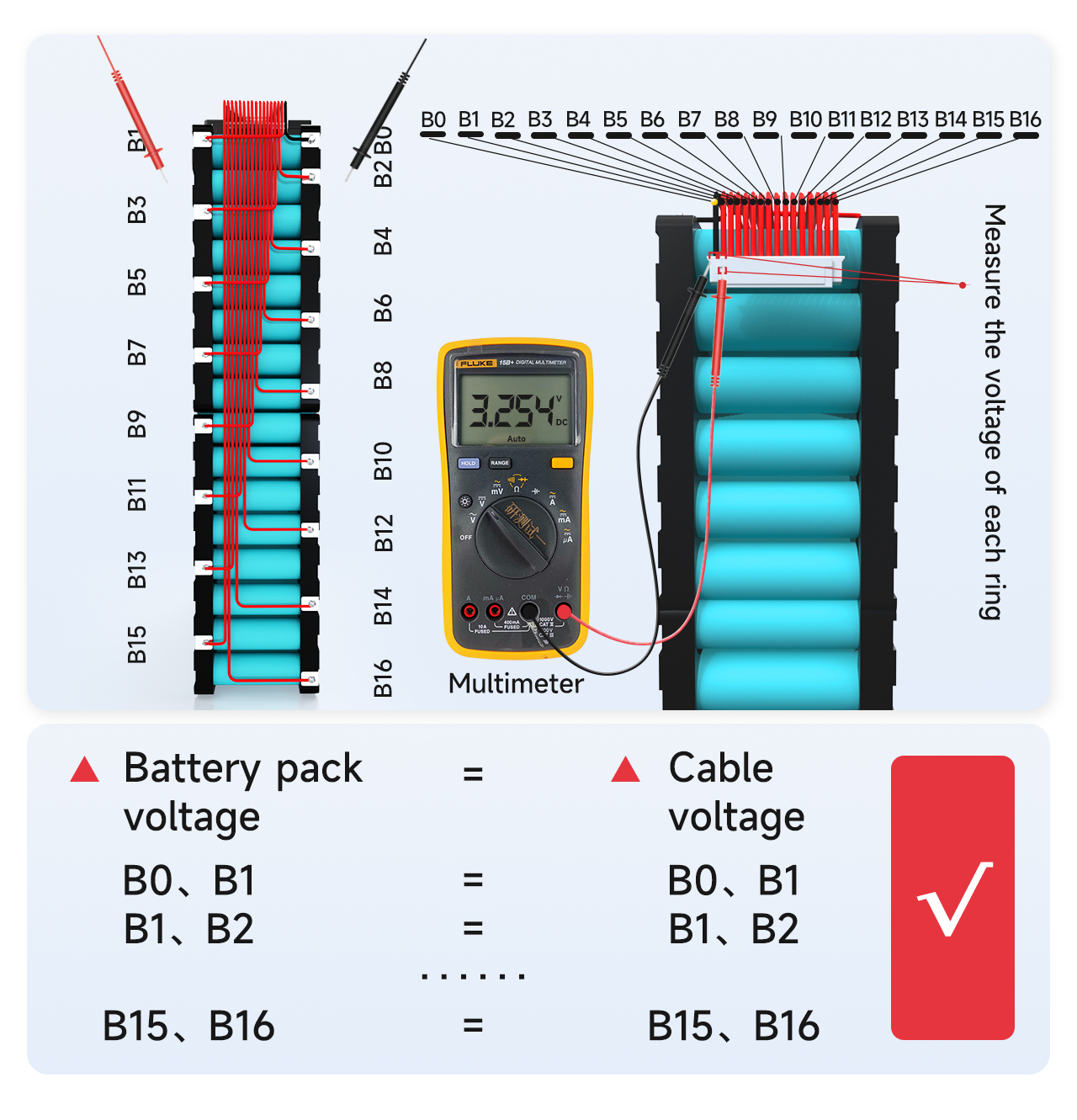

. Шиддати ошкор

Шиддати байни ноқилҳои ҳамсояро бо мултиметр чен кунед, то боварӣ ҳосил кунед, ки шиддати дуруст тавассути кабелҳо ҷамъоварӣ шудааст.

1. Андоза кунед, ки шиддати ноқили В0 то В1 ба шиддати батареяи В0 то В1 баробар аст. Агар баробар бошад, он дуруст будани ҷамъоварии шиддатро исбот мекунад. Агар не, ин шаходат медихад, ки хатти чамъоварй суст кафшер карда шудааст ва симро аз нав кафшер кардан лозим меояд. Аз рӯи қиёс, чен кунед, ки оё шиддатҳои сатрҳои дигар дуруст ҷамъоварӣ шудаанд.

2. Фарќияти шиддати њар як сатр набояд аз 1V зиёд бошад. Агар он аз 1V зиёд бошад, ин маънои онро дорад, ки дар ноқилҳо мушкилот вуҷуд дорад ва шумо бояд қадами қаблиро барои ошкор такрор кунед.

铁锂16串接线流程-英文_06

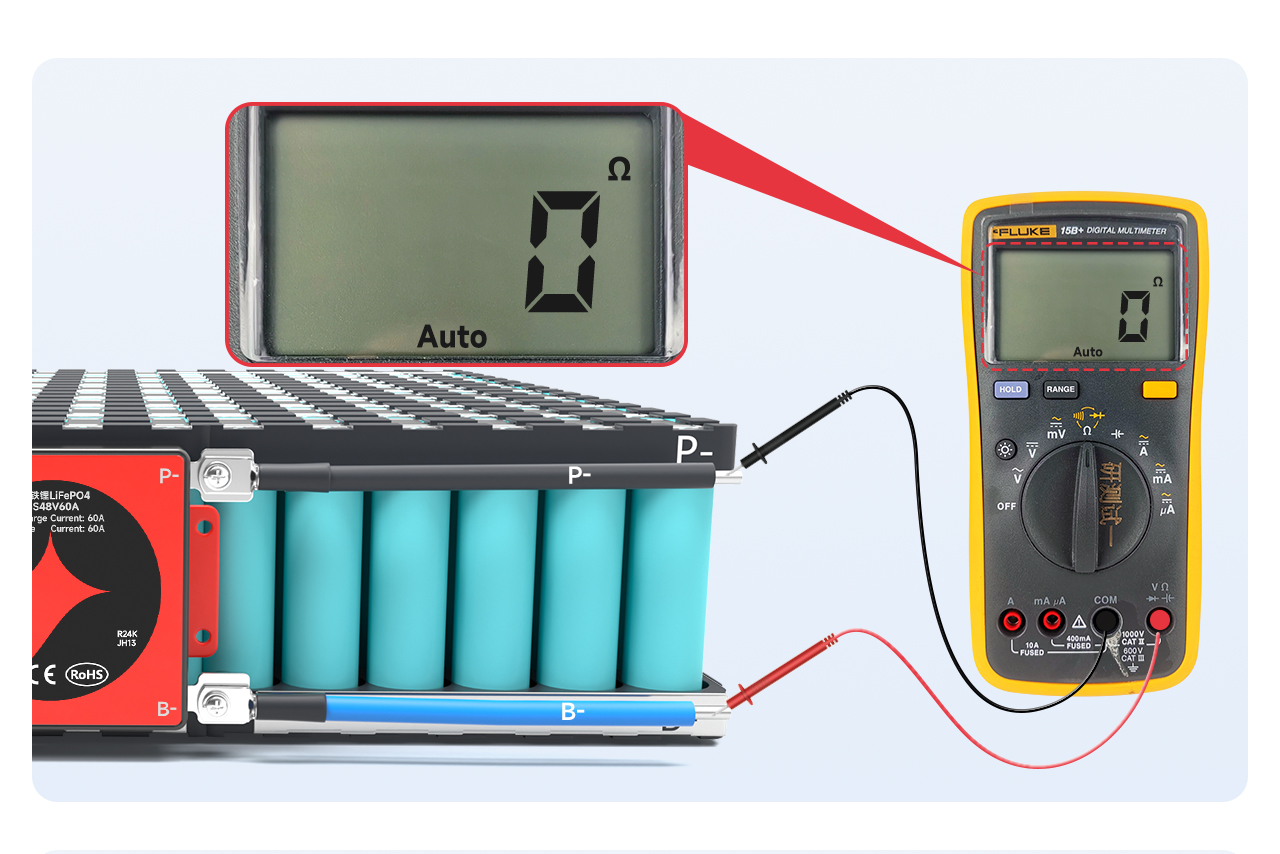

. Муайян кардани сифати тахтаи муҳофизатӣ

! Пеш аз пайваст кардани панели муҳофизатӣ ҳамеша боварӣ ҳосил кунед, ки шиддати дуруст муайян карда шудааст!

Мултиметрро ба сатҳи муқовимати дохилӣ танзим кунед ва муқовимати дохилиро байни B- ва P- чен кунед. Агар муқовимати дохилӣ пайваст бошад, он шаҳодат медиҳад, ки тахтаи муҳофизатӣ хуб аст.

Эзоҳ: Шумо метавонед гузаришро аз рӯи арзиши муқовимати дохилӣ доварӣ кунед. Қимати муқовимати дохилӣ 0Ω аст, ки маънои интиқолро дорад. Аз сабаби хатогии мултиметр, умуман камтар аз 10Ω маънои интиқолро дорад; шумо инчунин метавонед мултиметрро ба садои садо танзим кунед. Садои гудок ба гуш мерасад.

Огоҳӣ:

1. Тахтаи муњофизатии дорои калиди нарм бояд ба гузариши коммутатор њангоми баста шудани тугма эътибор дињад.

2. Агар Шӯрои муҳофизатӣ иҷро нашавад, лутфан қадами ояндаро қатъ кунед ва барои коркард бо кормандони фурӯш тамос гиред.

铁锂16串接线流程-英文_07

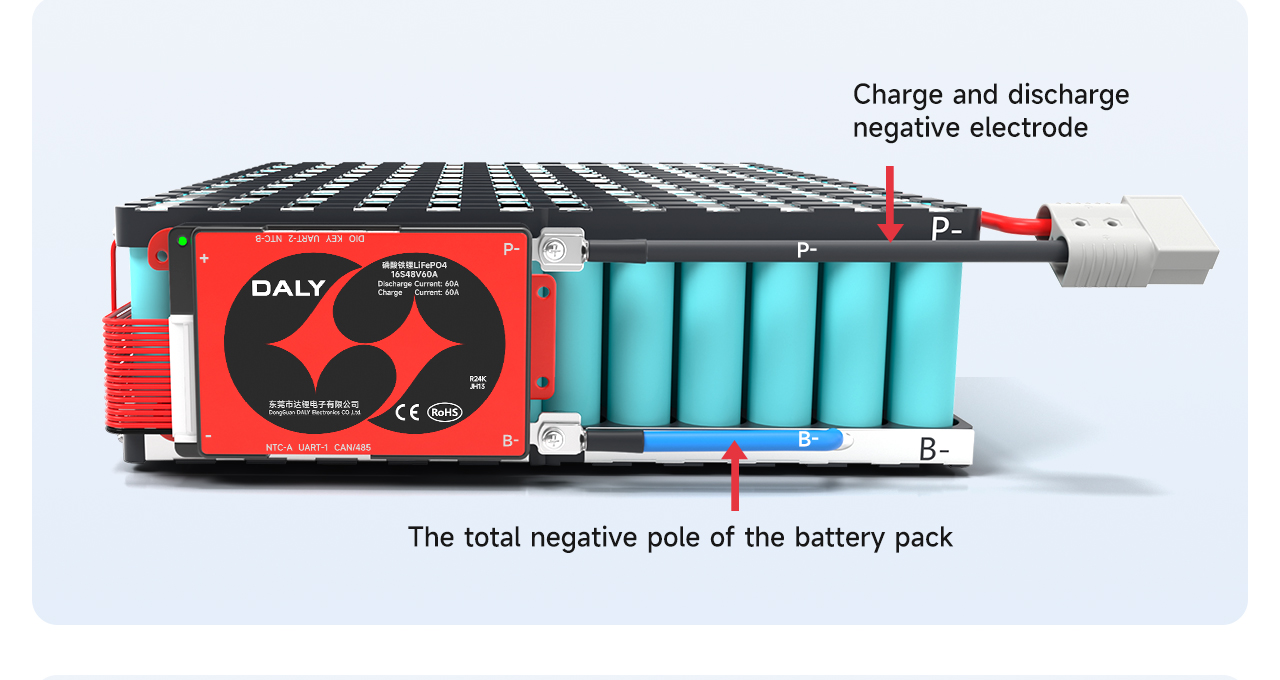

. Хатти баромадро пайваст кунед

Пас аз боварӣ ҳосил кардани он, ки тахтаи муҳофизатӣ муқаррарӣ аст, сими кабуди B-ро дар тахтаи муҳофизатӣ ба маҷмӯи умумии манфии B-и батарея пайваст кунед. Хати P дар тахтаи муҳофизатӣ ба қутби манфии заряд ва разряд кафшер карда мешавад.

Пас аз кафшер, санҷед, ки оё шиддати панели муҳофизаткунанда ба шиддати батарея мувофиқ аст ё не.

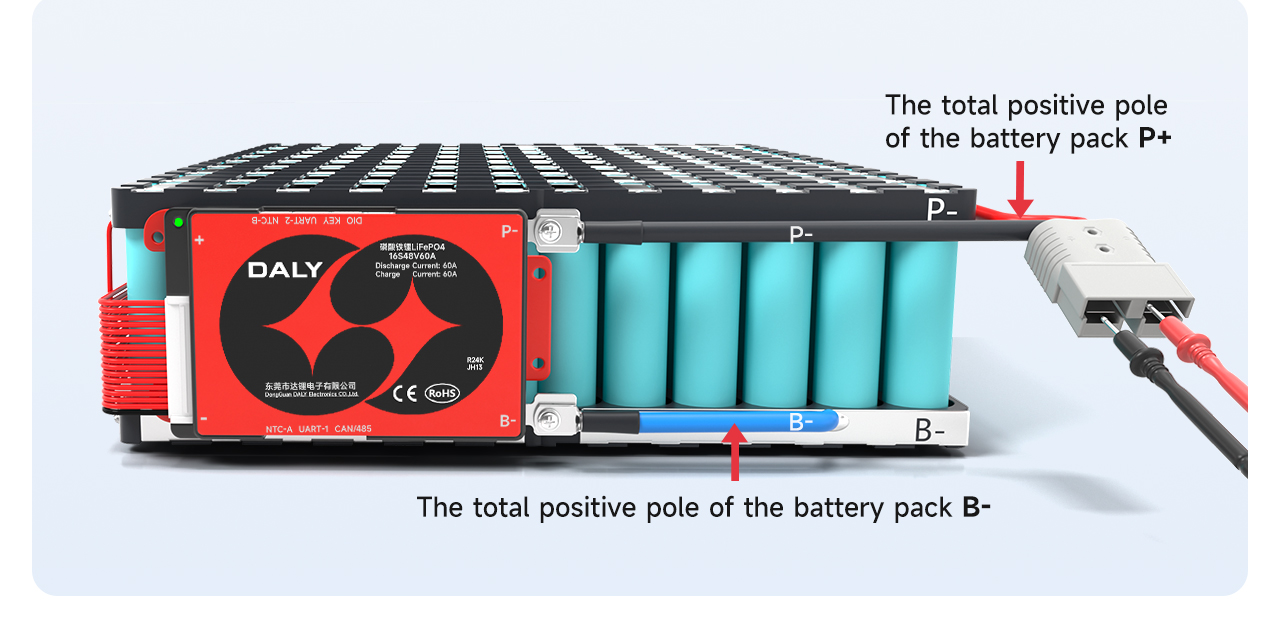

Муайян кардани шиддати болои борт: (B-, P+) шиддат = (P-, P+) шиддат

Қутби мусбати пуркунӣ ва холӣ мустақиман бо қутби мусбати бастаи батарея алоқаманд аст.

Эзоҳ: Порти пуркунандаи барқ ​​​​ва бандари разряди тахтаи муҳофизати тақсимшуда ҷудо карда шудааст ва хатти иловагии C (одатан бо ранги зард нишон дода мешавад) бояд ба қутби манфии пуркунандаи барқ ​​пайваст карда шавад; хатти Р ба қутби манфии разряд пайваст мешавад.

铁锂16串接线流程-英文_08
铁锂16串接线流程-英文_09
铁锂16串接线流程-英文_10

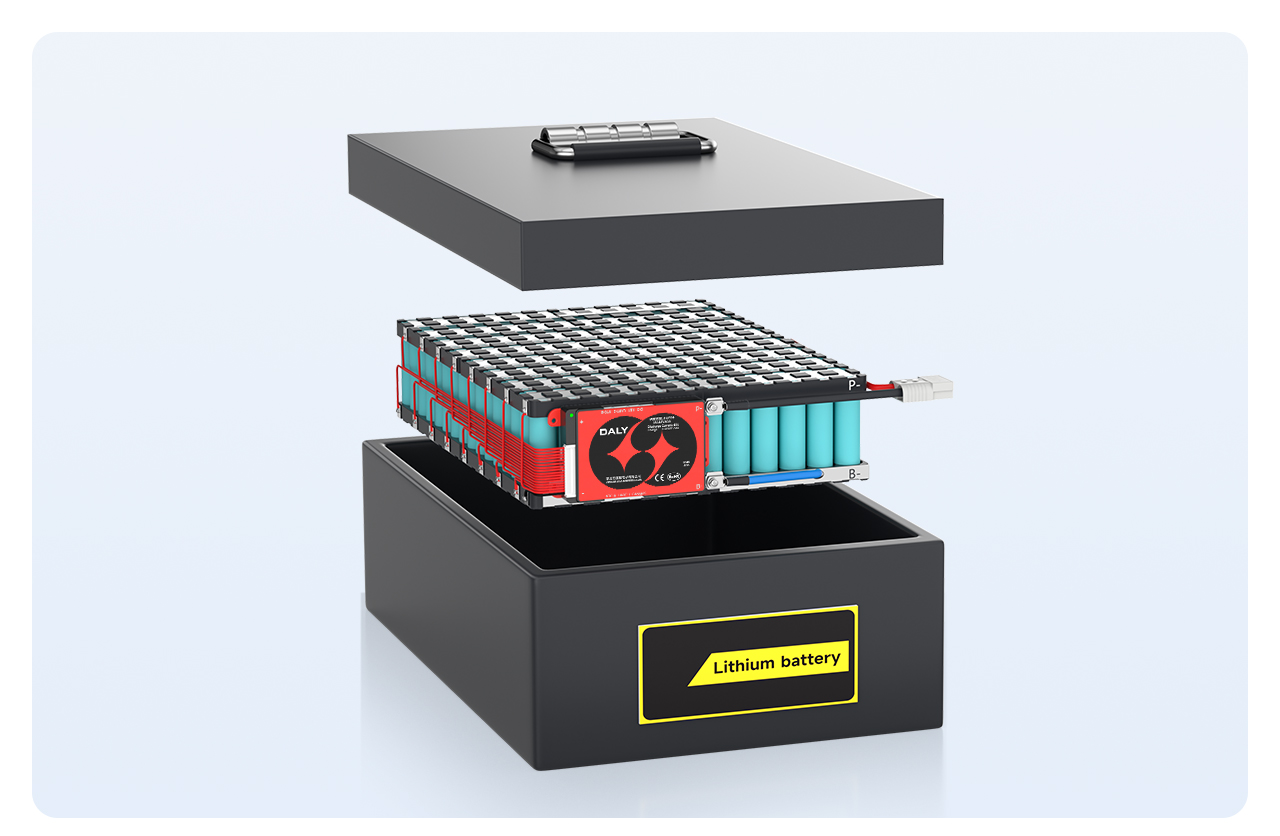

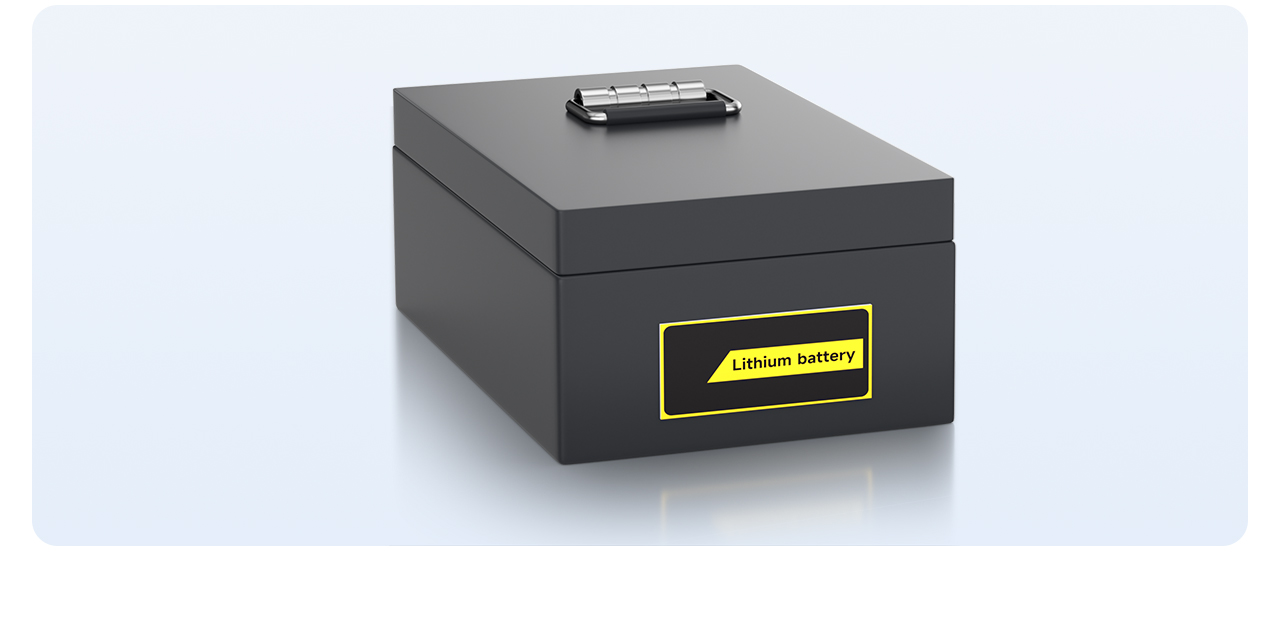

Ниҳоят, бастаи батареяро дар дохили қуттии батарея ҷойгир кунед ва батареяи тайёр ҷамъ карда мешавад
