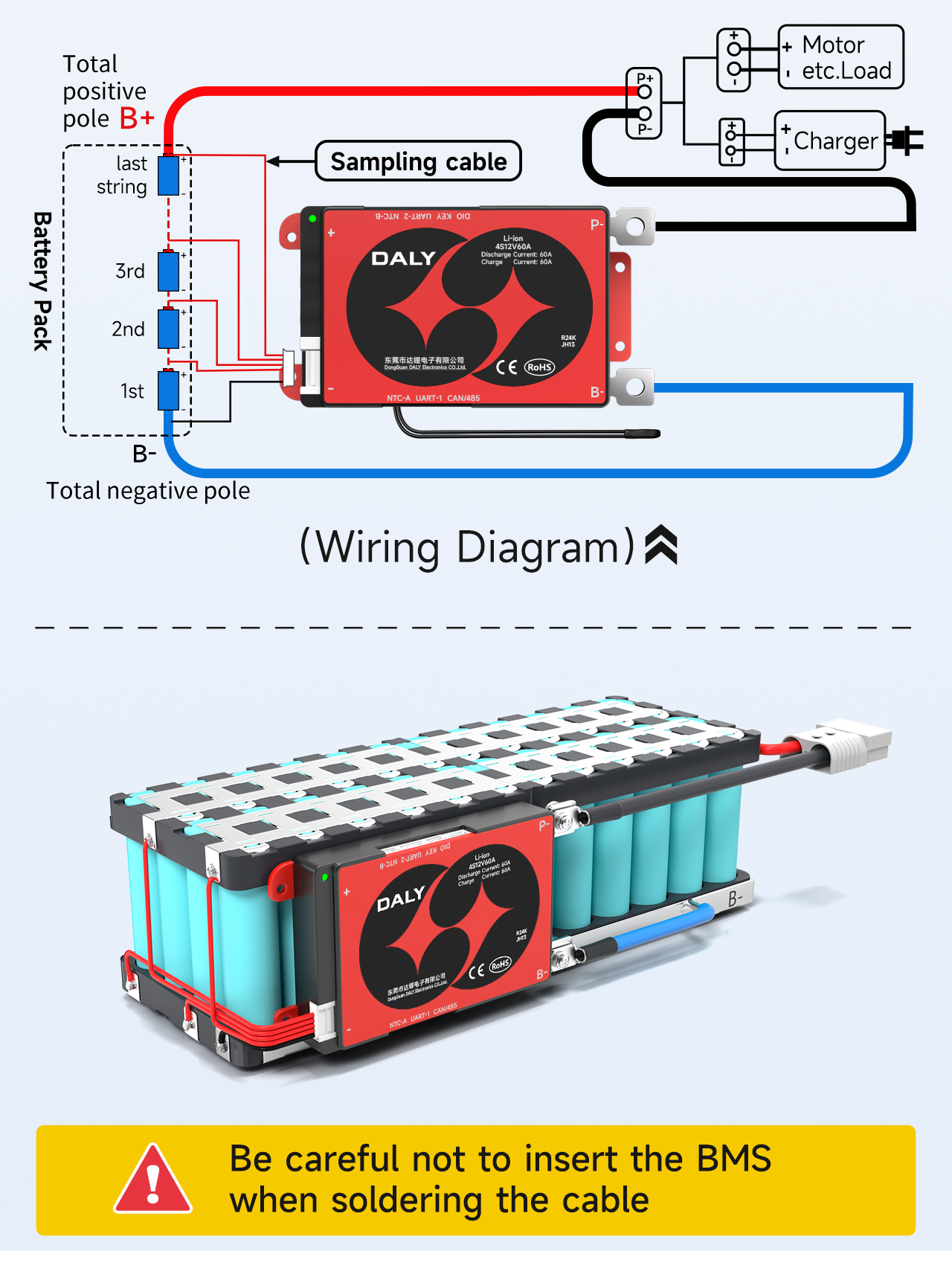

Омӯзиши ноқилҳои Standard & Smart 4S BMS

4-ро гиредS12PБатареяи 18650 ҳамчун намуна
Ҳангоми кафшер кардани кабел эҳтиёт шавед, ки тахтаи муҳофизатиро нагузоред.

铁锂4串接线流程-英文_01

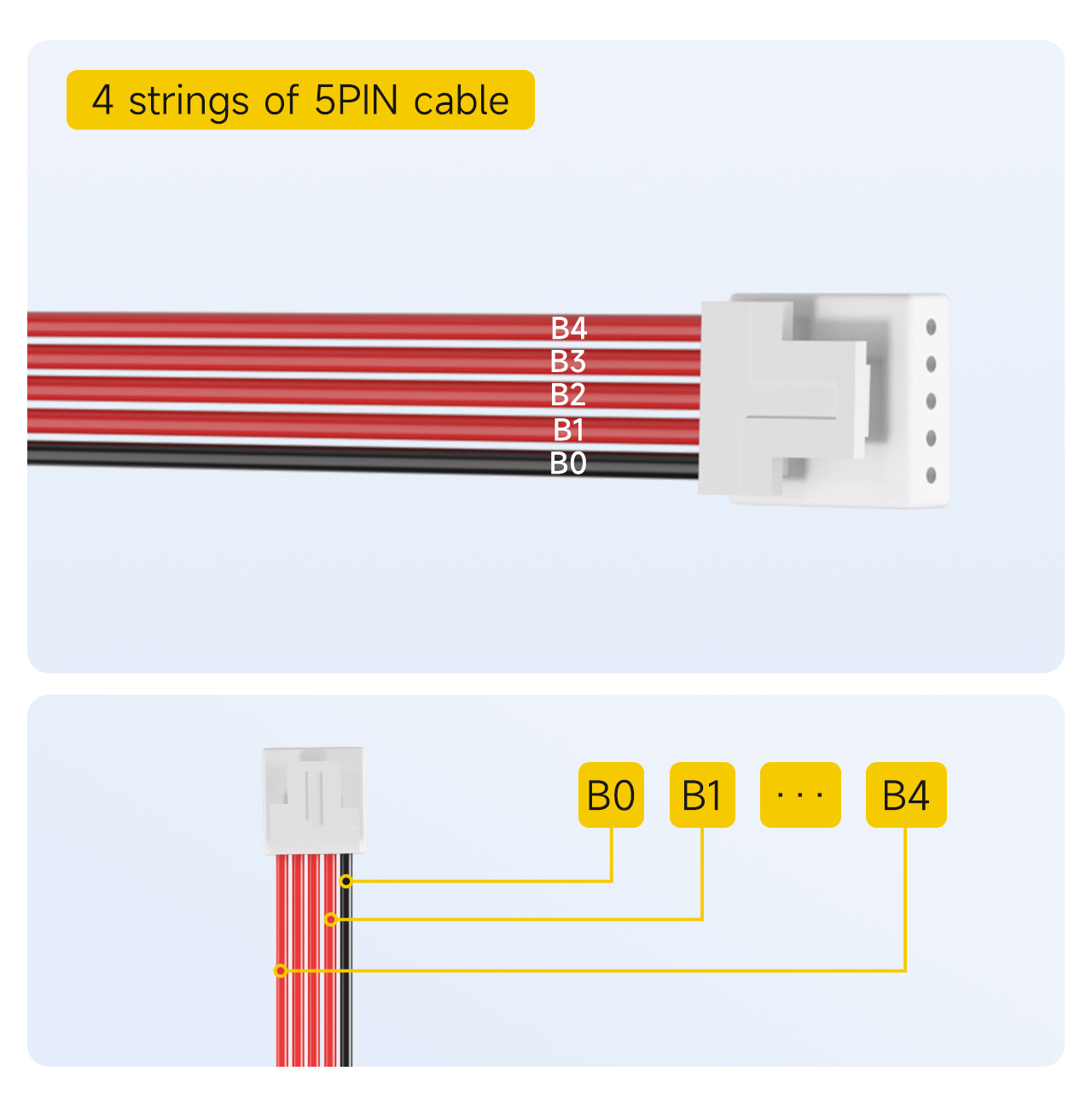

Ⅰ.Тартиби хатҳои интихобро қайд кунед

4S BMS бо 5Кабели PIN
Эзоҳ: Сими пешфарз барои4-конфигуратсияи Шӯрои ҳифзи сатр аст5ПИН.
1. Сими сиёҳро ҳамчун B0 қайд кунед.
2. Аввалин сими сурх дар паҳлӯи сими сиёҳ ҳамчун B1 қайд карда шудааст.
... (ва ғайра, пайдарпай қайд карда мешавад)
5. То сими охирини сурх, ки ҳамчун В қайд карда шудааст4.

铁锂4串接线流程-英文_02

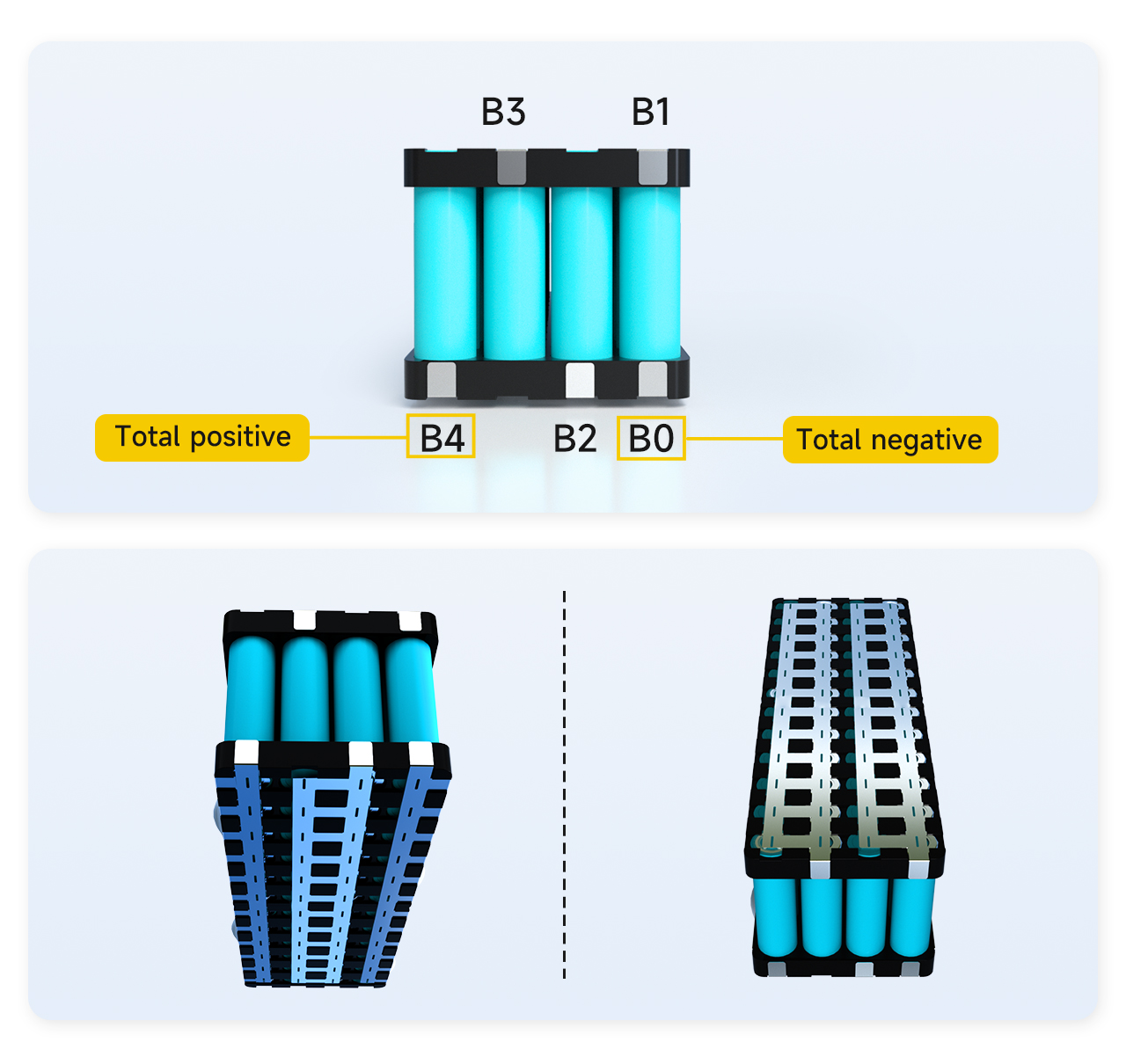

Ⅱ.Тартиби нуқтаҳои кафшери батареяро қайд кунед

Мавқеи нуқтаи дахлдори кафшери кабелро пайдо кунед, аввал мавқеи нуқтаи мувофиқро дар батарея қайд кунед.
1. Қутби умумии манфии бастаи батарея ҳамчун B0 қайд карда шудааст.
2. Пайванди байни қутби мусбати сатри якуми батареяҳо ва қутби манфии сатри дуюми батареяҳо ҳамчун В1 қайд карда мешавад.
3. Пайванди байни қутби мусбати сатри дуюми батареяҳо ва қутби манфии сатри сеюми батареяҳо ҳамчун B2 қайд карда мешавад.
4. Робитаи байни қутби мусбати3уми батарея ва қутби манфии4сатри батарея ҳамчун B қайд карда шудааст3.
5. Электроди мусбати сатри 4-уми батарея ҳамчун В4 қайд карда шудааст.
Эзоҳ: Азбаски бастаи батарея ҳамагӣ 4 сатр дорад, B4 инчунин қутби умумии мусбати бастаи батарея аст. Агар B4 марҳилаи умумии мусбати бастаи батарея набошад, он исбот мекунад, ки тартиби аломатгузорӣ нодуруст аст ва он бояд тафтиш карда шавад.ед карда, боз кайд карда мешавад.

铁锂4串接线流程-英文_03

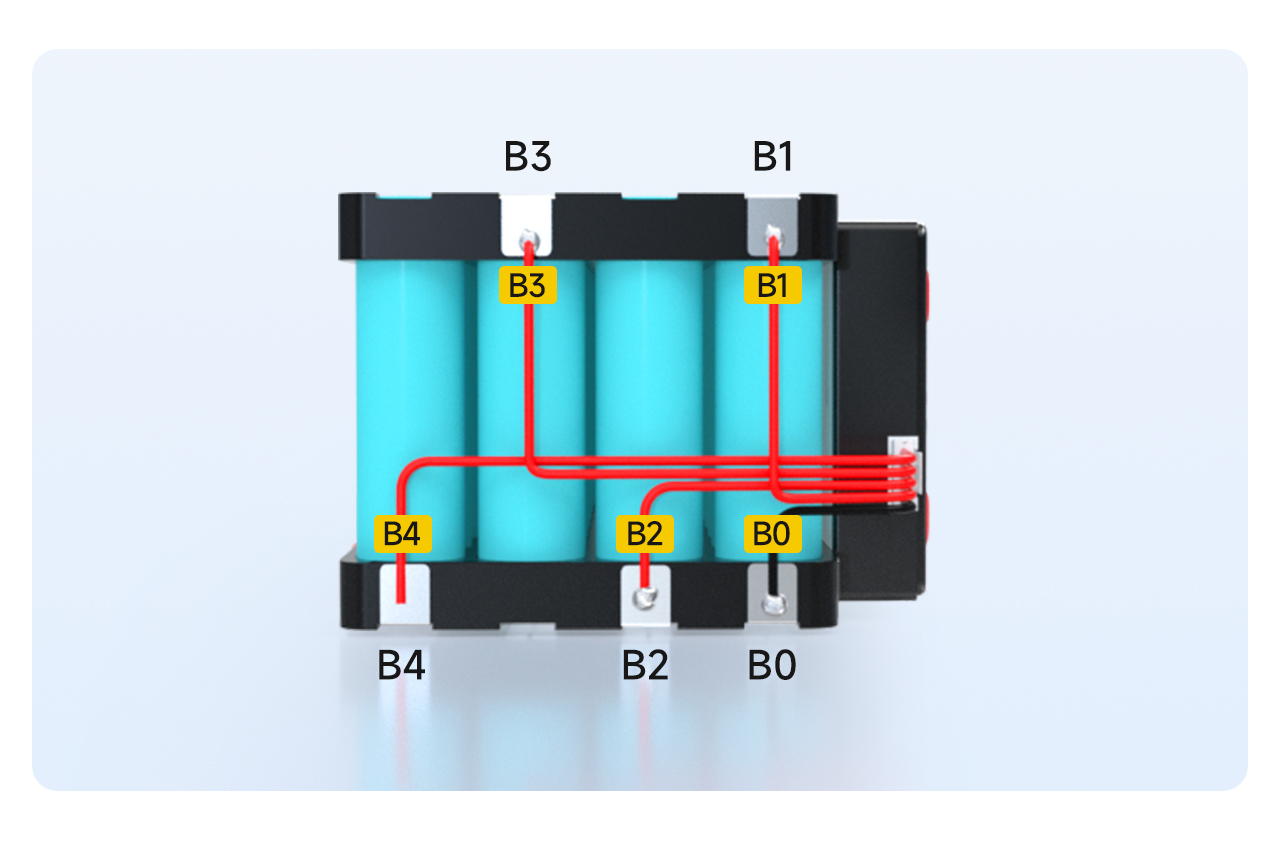

Ⅲ.Кафшеркунӣ ва симгузаронӣ

1. B0-и ноқил ба мавқеи B0-и батарея кафшер карда мешавад.
2. Сими B1 ба мавқеи B1 батарея кафшер карда мешавад.
... (ва ғайра, кафшери пайдарпай)
5. Сими B4 ба мавқеъи B4 батарея soldered.

铁锂4串接线流程-英文_04

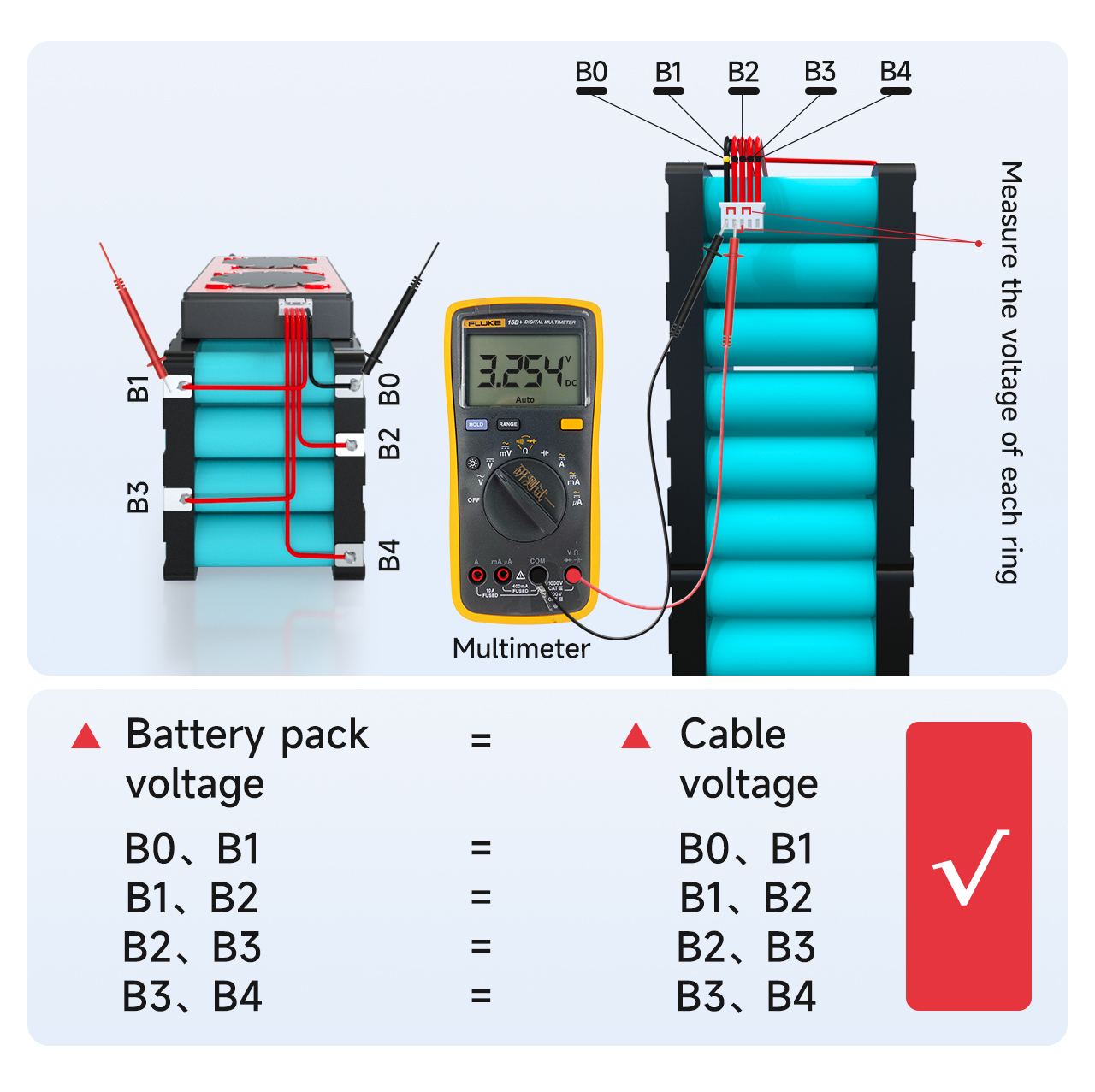

Ⅳ. Муайянкунии шиддат

Шиддати байни ноқилҳои ҳамсояро бо мултиметр чен кунед, то боварӣ ҳосил кунед, ки шиддати дуруст тавассути кабелҳо ҷамъоварӣ шудааст.

1. Андоза кунед, ки шиддати ноқили B0 ба B1 ба шиддати батареяи B0 то B1 баробар аст. Агар баробар бошад, он дуруст будани ҷамъоварии шиддатро исбот мекунад. Агар не, ин шаходат медихад, ки хатти чамъоварй суст кафшер карда шудааст ва симро аз нав кафшер кардан лозим меояд. Аз рӯи қиёс, чен кунед, ки оё шиддатҳои сатрҳои дигар дуруст ҷамъоварӣ шудаанд

2. Фарќияти шиддати њар як сатр набояд аз 1V зиёд бошад. Агар он аз 1V зиёд бошад, ин маънои онро дорад, ки дар ноқилҳо мушкилот вуҷуд дорад ва шумо бояд қадами қаблиро барои ошкор такрор кунед.

铁锂4串接线流程-英文_05

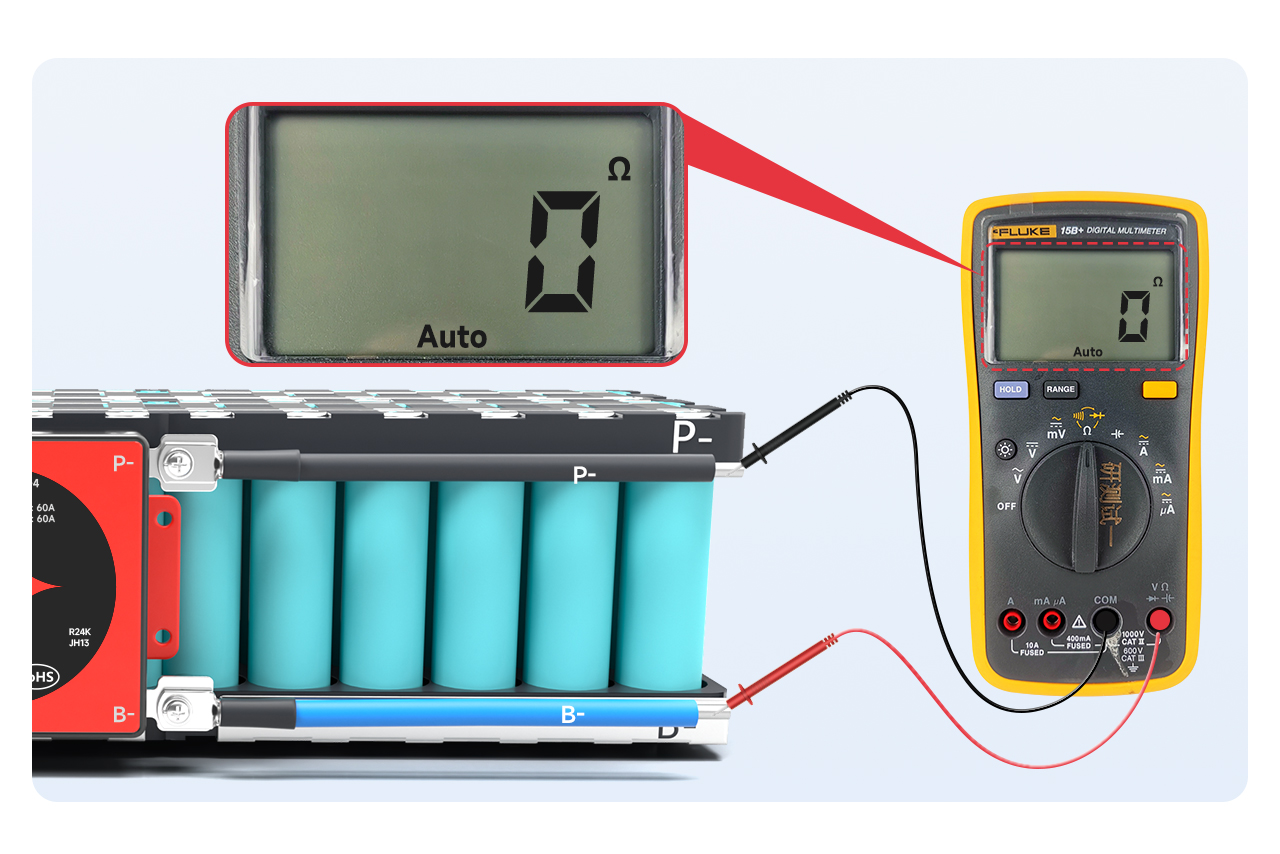

Ⅴ. Муайян кардани сифати тахтаи муҳофизатӣ

! Пеш аз пайваст кардани панели муҳофизатӣ ҳамеша боварӣ ҳосил кунед, ки шиддати дуруст муайян карда шудааст!
Мултиметрро ба сатҳи муқовимати дохилӣ танзим кунед ва муқовимати дохилиро байни B- ва P- чен кунед. Агар муқовимати дохилӣ пайваст бошад, он шаҳодат медиҳад, ки тахтаи муҳофизатӣ хуб аст.
Эзоҳ: Шумо метавонед гузаришро аз рӯи арзиши муқовимати дохилӣ доварӣ кунед. Қимати муқовимати дохилӣ 0Ω аст, ки маънои интиқолро дорад. Аз сабаби хатогии мултиметр, умуман, камтар аз 10mΩ маънои интиқолро дорад; шумо инчунин метавонед мултиметрро ба садои садо танзим кунед. Садои гудок ба гуш мерасад.

铁锂4串接线流程-英文_06

Шарҳ:

1. Тахтаи муњофизатии дорои калиди нарм бояд ба гузариши коммутатор њангоми баста шудани тугма эътибор дињад.

2. Агар Шӯрои муҳофизатӣ иҷро нашавад, лутфан қадами ояндаро қатъ кунед ва барои коркард бо кормандони фурӯш тамос гиред.

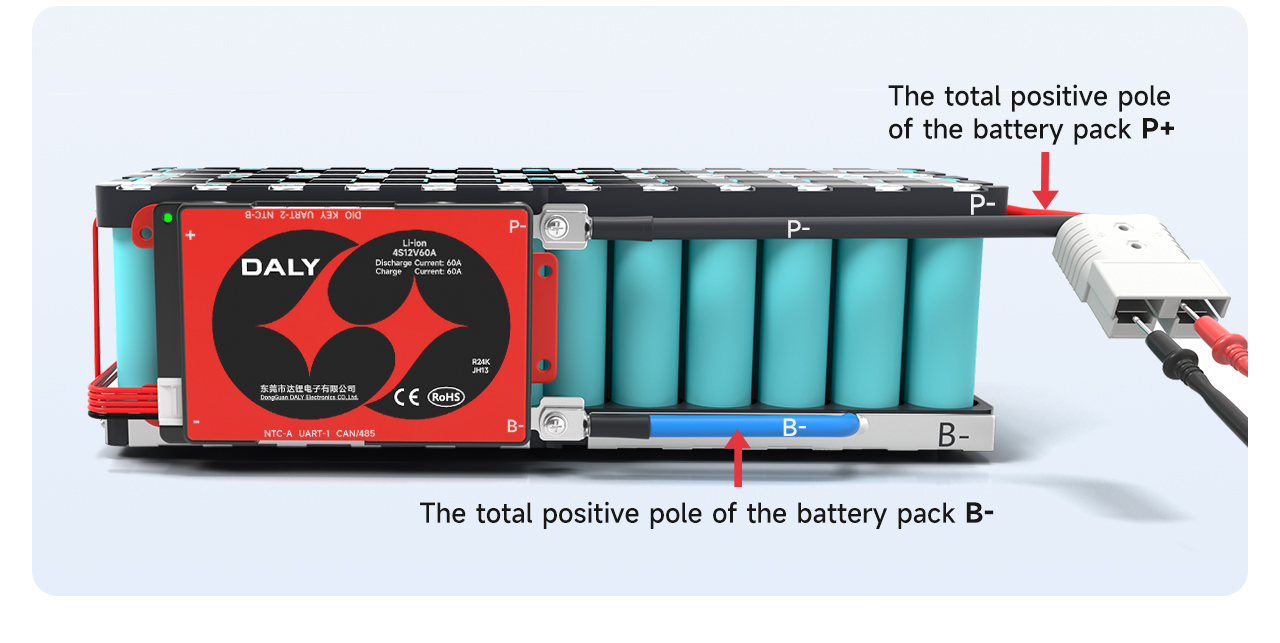

Ⅵ.Хатти баромадро пайваст кунед

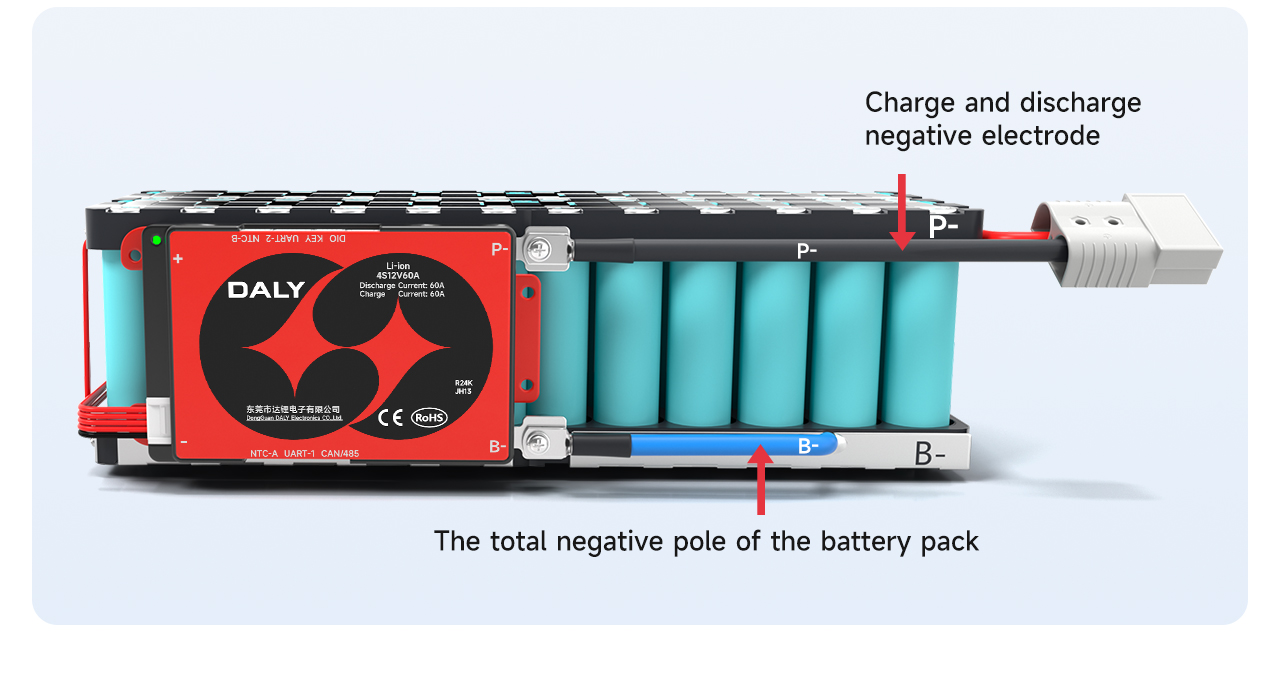

Пас аз боварӣ ҳосил кардани он, ки тахтаи муҳофизатӣ муқаррарӣ аст, сими кабуди B-ро дар тахтаи муҳофизатӣ ба маҷмӯи умумии манфии B-и батарея пайваст кунед. Хати P дар тахтаи муҳофизатӣ ба қутби манфии заряд ва разряд кафшер карда мешавад.

Пас аз кафшер, санҷед, ки оё шиддати панели муҳофизаткунанда ба шиддати батарея мувофиқ аст ё не.

铁锂4串接线流程-英文_07
铁锂4串接线流程-英文_08

Эзоҳ: Порти пуркунандаи барқ ​​​​ва бандари разряди тахтаи муҳофизати тақсимшуда ҷудо карда шудааст ва хатти иловагии C (одатан бо ранги зард нишон дода мешавад) бояд ба қутби манфии пуркунандаи барқ ​​пайваст карда шавад; хатти Р ба қутби манфии разряд пайваст мешавад.

铁锂4串接线流程-英文_09

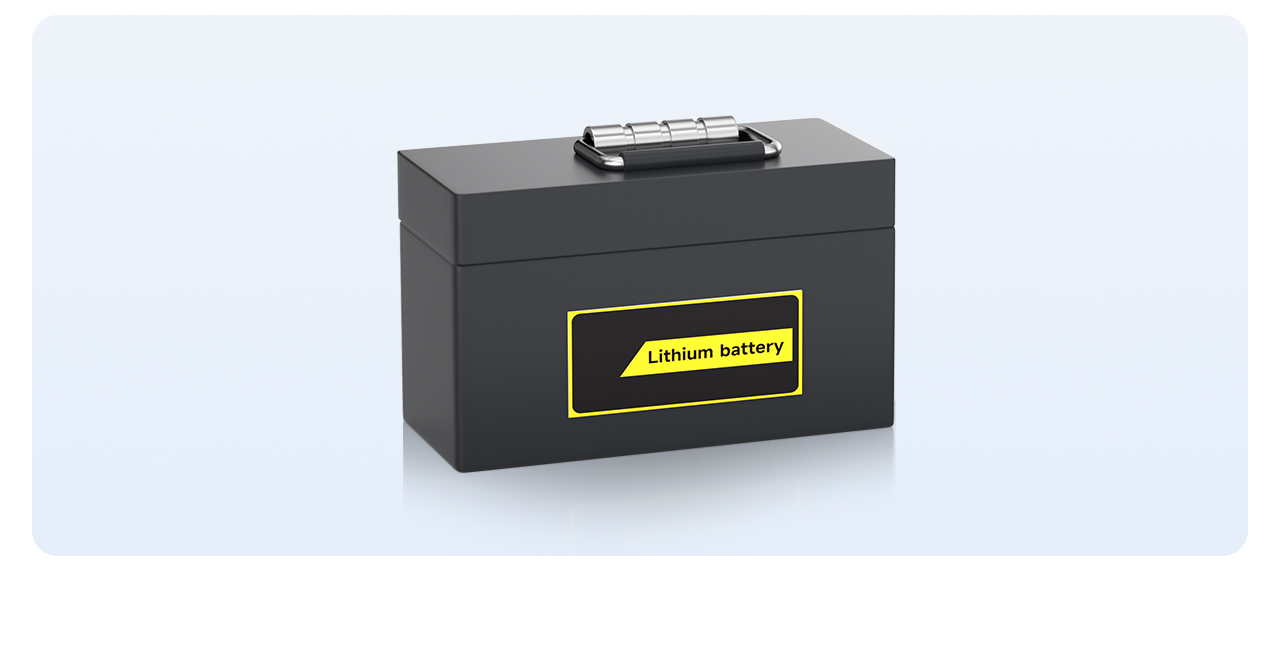

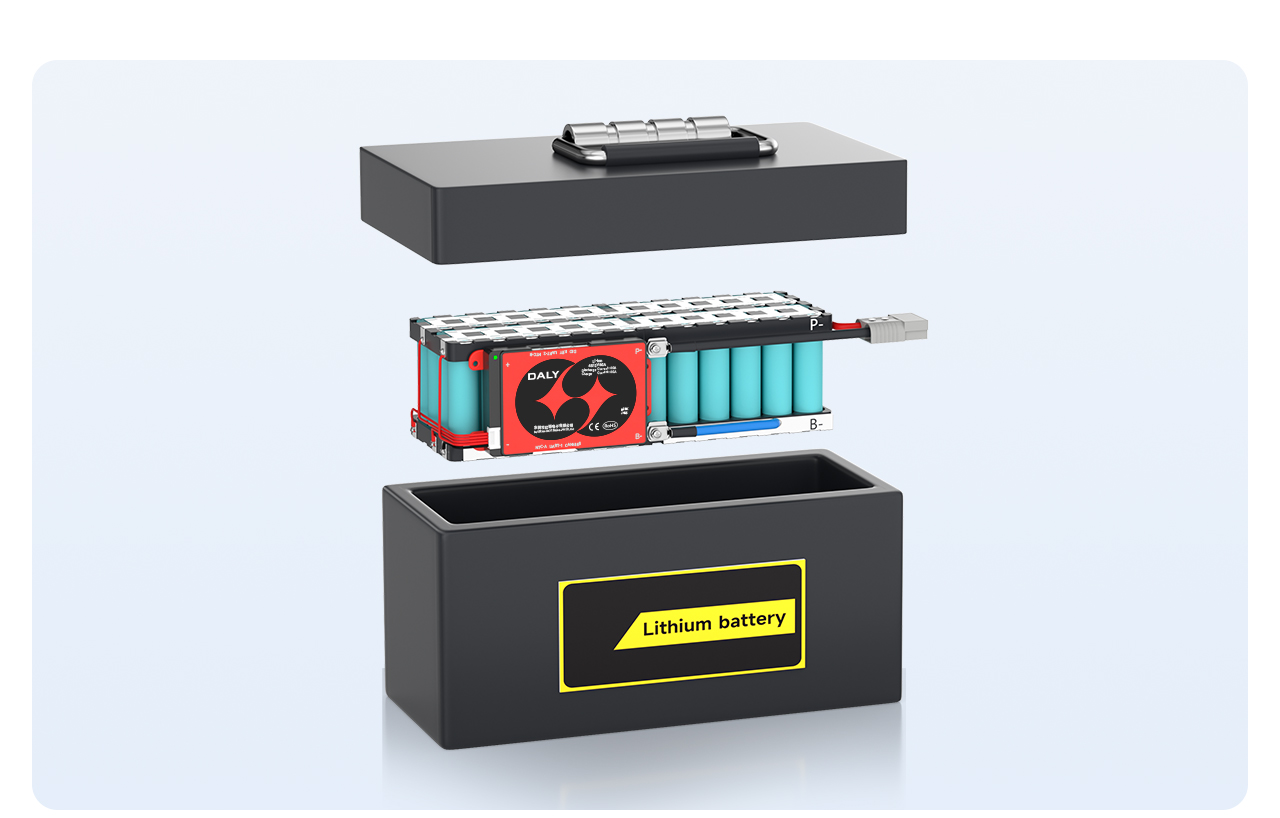

Ниҳоят, бастаи батареяро дар дохили қуттии батарея ҷойгир кунед ва батареяи тайёр ҷамъ карда мешавад.

铁锂4串接线流程-英文_10
