Омӯзиши ноқилҳои BMS

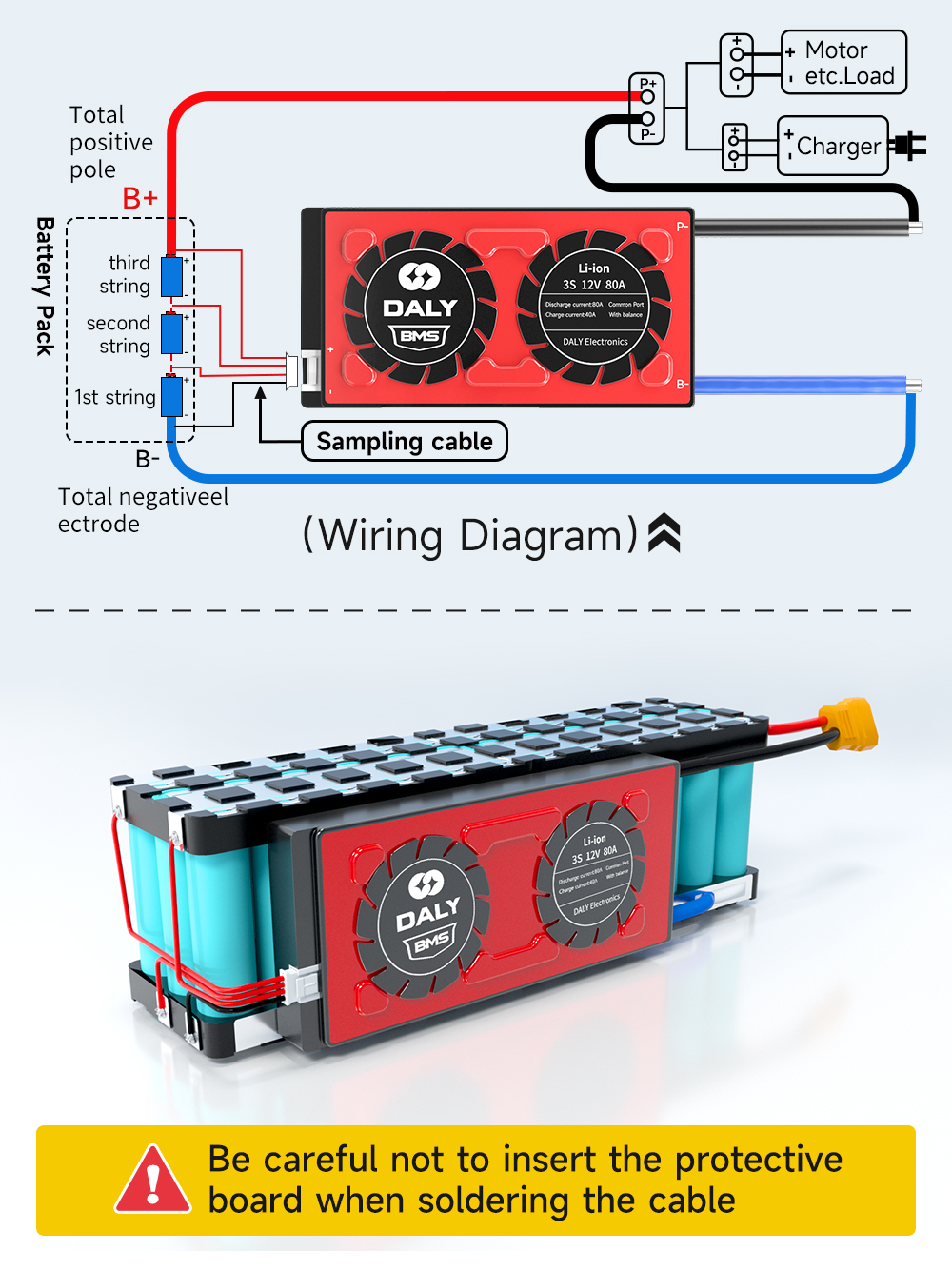

Омӯзиши ноқилҳои Standard & Smart 3S BMS -- Таълими видео дар поён

Андешидани а3S12PБатареяи 18650 ҳамчун намуна
Ҳангоми кафшер кардани кабел эҳтиёт шавед, ки тахтаи муҳофизатиро нагузоред.

BMS интеллектуалӣ

Ⅰ.Тартиби хатҳои интихобро қайд кунед

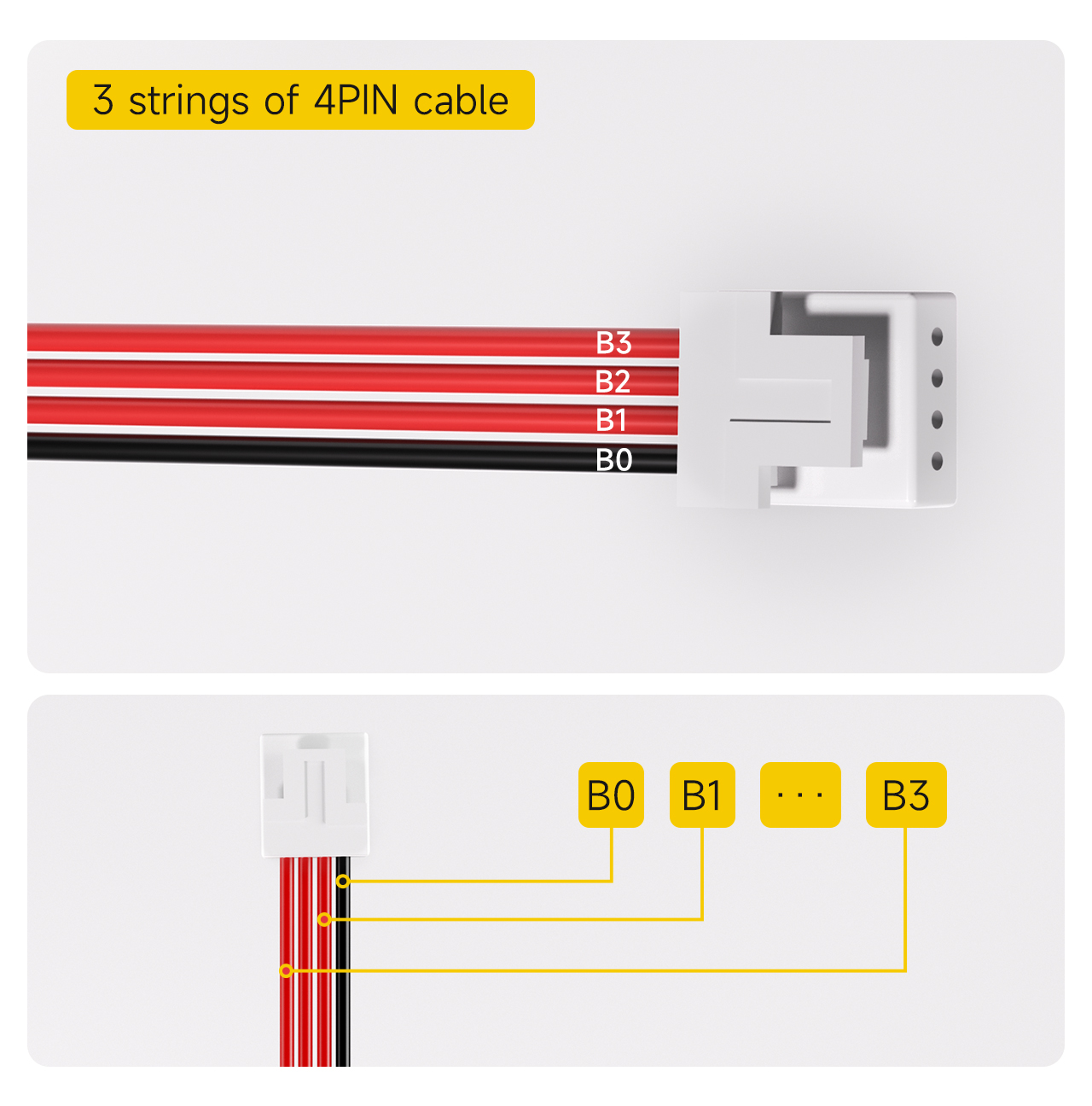

3S BMS бо сими 4PIN

Эзоҳ: Сими пешфарз барои конфигуратсияи панели муҳофизати 3-сатр 4PIN аст.

1. Сими сиёҳро ҳамчун B0 қайд кунед.

2. Аввалин сими сурх дар паҳлӯи сими сиёҳ ҳамчун B1 қайд карда шудааст.

... (ва ғайра, пайдарпай қайд карда мешавад)
4. То сими сурхи охирин, ки ҳамчун B3 қайд карда шудааст.



三元3串接线流程-英文_02

Ⅱ.Тартиби нуқтаҳои кафшери батареяро қайд кунед

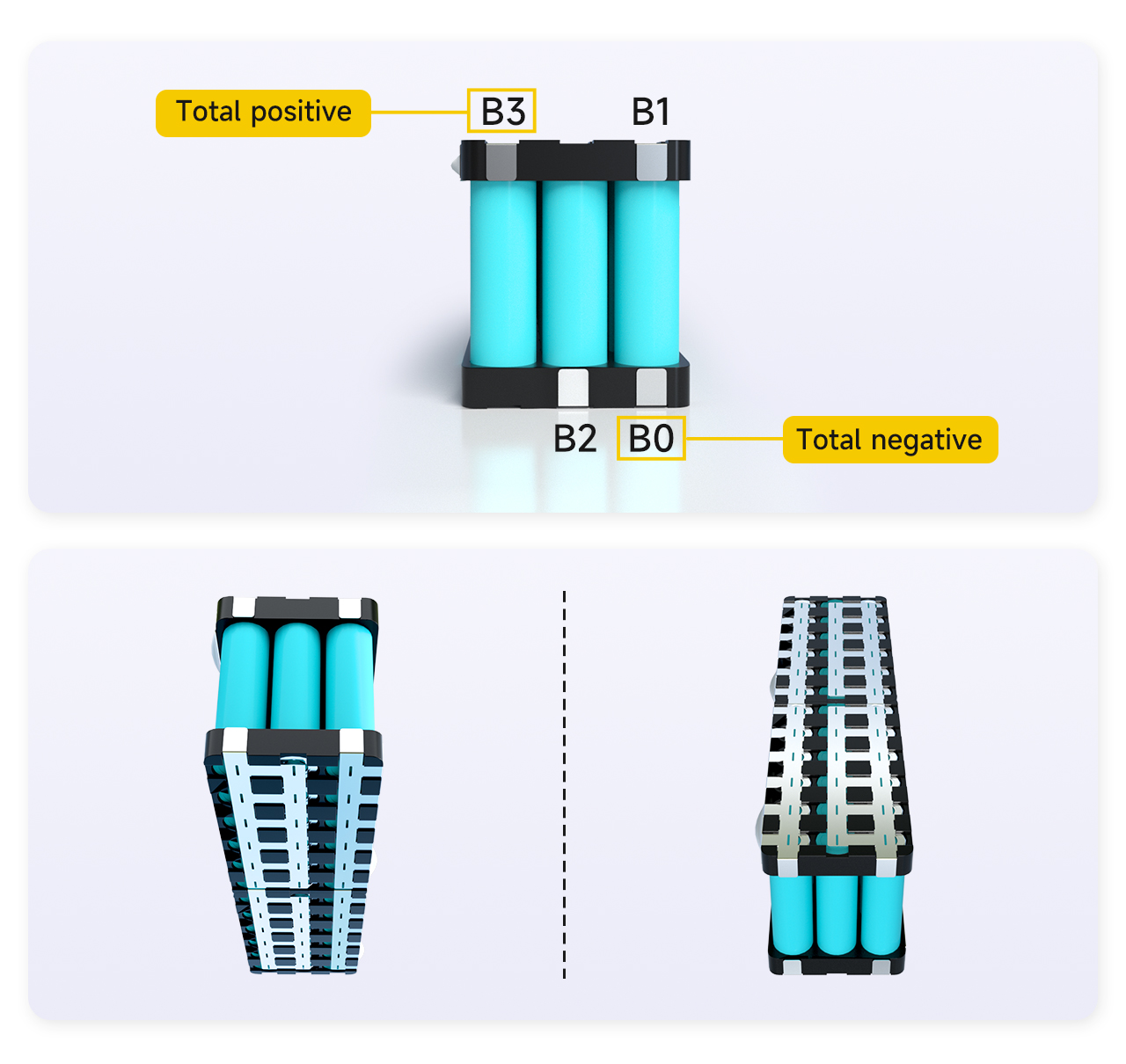

Мавқеи нуқтаи дахлдори кафшери кабелро пайдо кунед, аввал мавқеи нуқтаи мувофиқро дар батарея қайд кунед.
1. Қутби умумии манфии бастаи батарея ҳамчун B0 қайд карда шудааст.
2. Пайванди байни қутби мусбати сатри якуми батареяҳо ва қутби манфии сатри дуюми батареяҳо ҳамчун В1 қайд карда мешавад.
3. Пайванди байни қутби мусбати сатри дуюми батареяҳо ва қутби манфии сатри сеюми батареяҳо ҳамчун B2 қайд карда мешавад.
4. Электроди мусбати сатри 3-уми батарея ҳамчун B3 қайд карда шудааст.
Эзоҳ: Азбаски бастаи батарея ҳамагӣ 3 сатр дорад, B3 инчунин қутби умумии мусбати бастаи батарея аст.Агар B3 марҳилаи умумии мусбати бастаи батарея набошад, он исбот мекунад, ки тартиби аломатгузорӣ нодуруст аст ва он бояд бори дигар тафтиш ва қайд карда шавад.

三元3串接线流程-英文_03

Ⅲ.Кафшеркунӣ ва симгузаронӣ

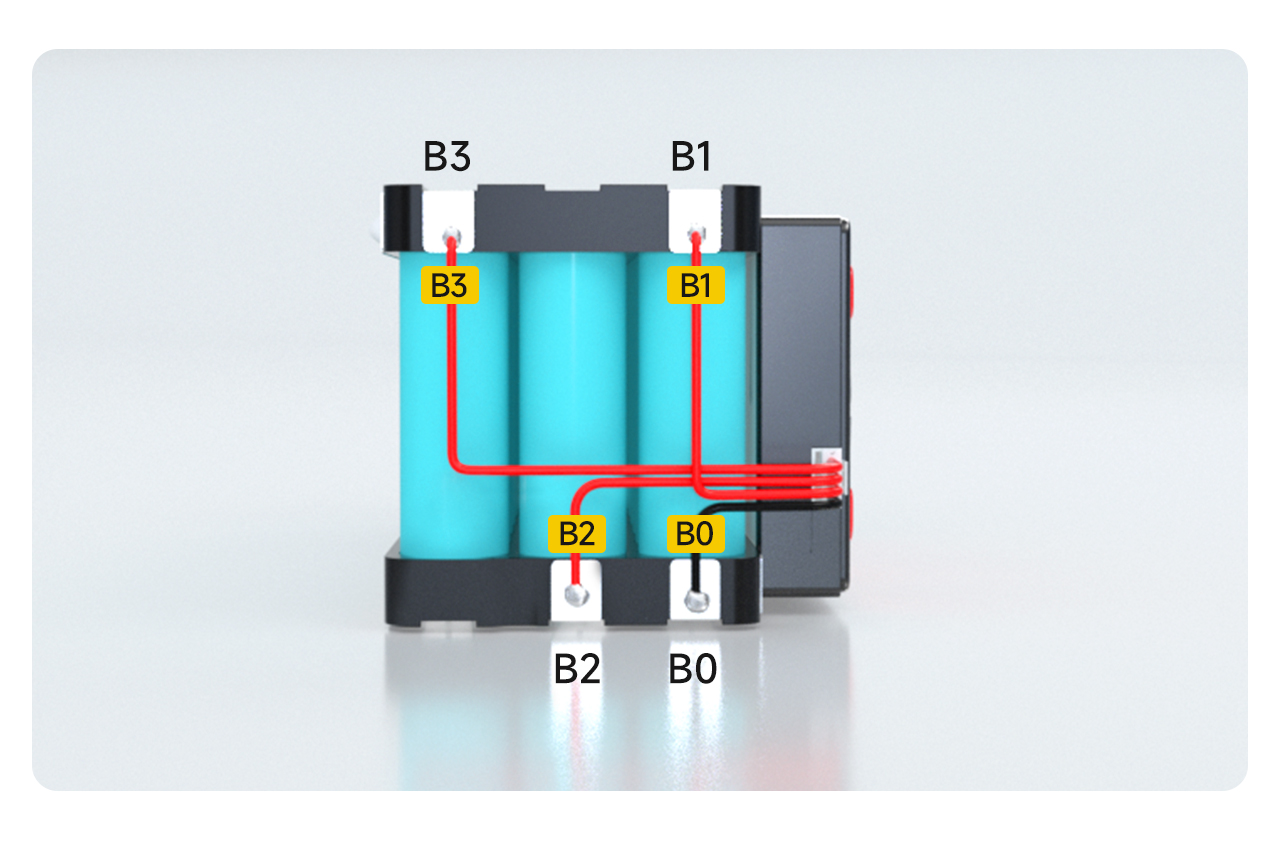

1. B0-и ноқил ба мавқеи B0-и батарея кафшер карда мешавад.
2. Сими B1 ба мавқеи B1 батарея кафшер карда мешавад.
3. Сими B2 ба мавқеи B2 батарея soldered.
4. Сими B3 ба мавқеъи B3 батарея кафшер карда мешавад.

三元3串接线流程-英文_04

Ⅳ.Муайянкунии шиддат

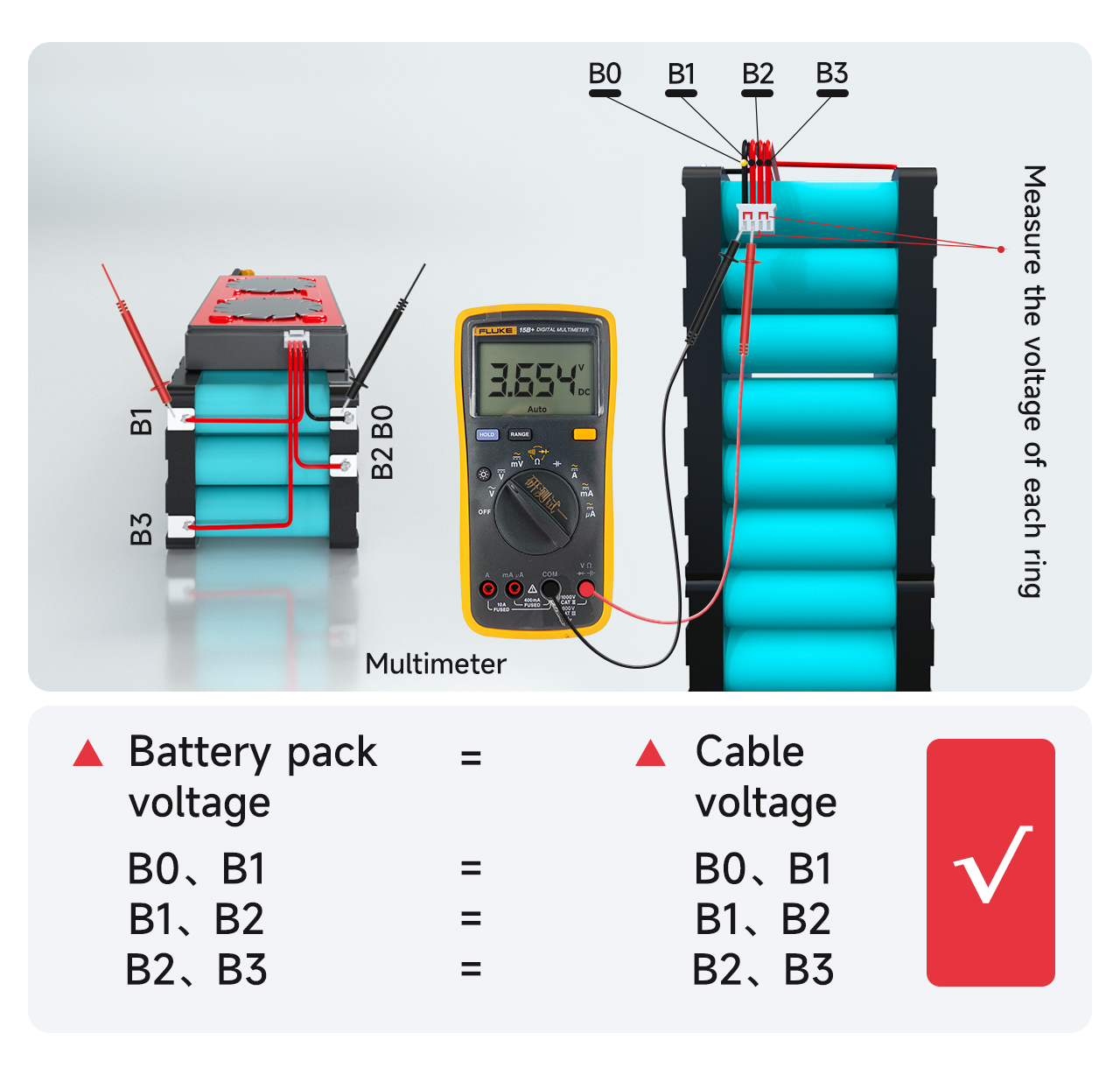

Шиддати байни ноқилҳои ҳамсояро бо мултиметр чен кунед, то боварӣ ҳосил кунед, ки шиддати дуруст тавассути кабелҳо ҷамъоварӣ шудааст.

Андоза кунед, ки оё шиддати ноқили В0 то В1 ба шиддати батареяи В0 то В1 баробар аст.Агар он баробар бошад, он дуруст будани ҷамъоварии шиддатро исбот мекунад.Агар не, ин шаходат медихад, ки хатти чамъоварй суст кафшер карда шудааст ва симро аз нав кафшер кардан лозим меояд.Аз рӯи қиёс, чен кунед, ки оё шиддатҳои сатрҳои дигар дуруст ҷамъоварӣ шудаанд.

2. Фарќияти шиддати њар як сатр набояд аз 1V зиёд бошад.Агар он аз 1V зиёд бошад, ин маънои онро дорад, ки дар ноқилҳо мушкилот вуҷуд дорад ва шумо бояд қадами қаблиро барои ошкор такрор кунед.

三元3串接线流程-英文_05

Ⅴ.Муайян кардани сифати тахтаи муҳофизатӣ
!Пеш аз пайваст кардани панели муҳофизатӣ ҳамеша боварӣ ҳосил кунед, ки шиддати дуруст муайян карда шудааст!

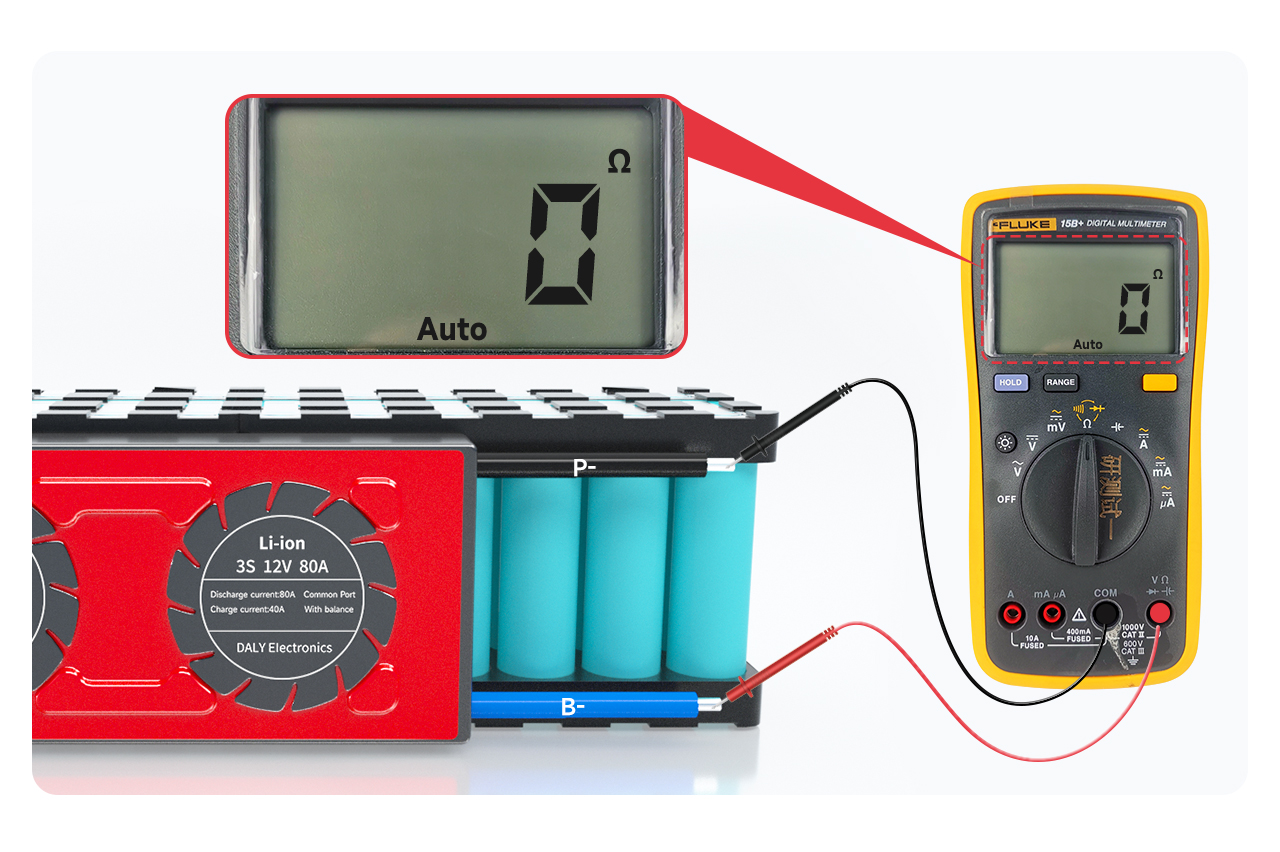

Мултиметрро ба сатҳи муқовимати дохилӣ танзим кунед ва муқовимати дохилиро байни B- ва P- чен кунед.Агар муқовимати дохилӣ пайваст бошад, он шаҳодат медиҳад, ки тахтаи муҳофизатӣ хуб аст.
Эзоҳ: Шумо метавонед гузаришро аз рӯи арзиши муқовимати дохилӣ доварӣ кунед.Қимати муқовимати дохилӣ 0Ω аст, ки маънои интиқолро дорад.Аз сабаби хатогии мултиметр, умуман, камтар аз 10mΩ маънои интиқолро дорад;шумо инчунин метавонед мултиметрро ба садои садо танзим кунед.Садои гудок ба гуш мерасад.

三元3串接线流程-英文_06

Шарҳ:

1. Тахтаи муњофизатии дорои калиди нарм бояд ба гузариши коммутатор њангоми баста шудани тугма эътибор дињад.

2. Агар Шӯрои муҳофизатӣ иҷро нашавад, лутфан қадами ояндаро қатъ кунед ва барои коркард бо кормандони фурӯш тамос гиред.

Ⅵ.Хатти баромадро пайваст кунед

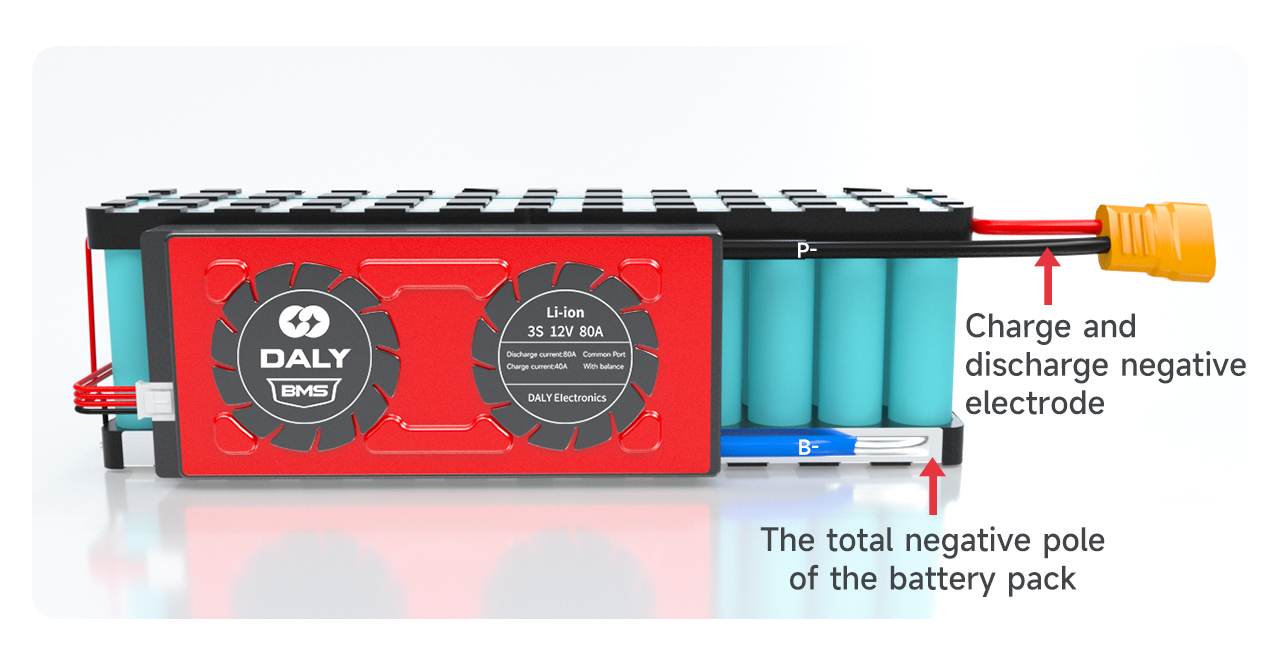

Пас аз боварӣ ҳосил кардани он, ки тахтаи муҳофизатӣ муқаррарӣ аст, сими кабуди B-ро дар тахтаи муҳофизатӣ ба маҷмӯи умумии манфии B-и батарея пайваст кунед.Хати P дар тахтаи муҳофизатӣ ба қутби манфии заряд ва разряд кафшер карда мешавад.

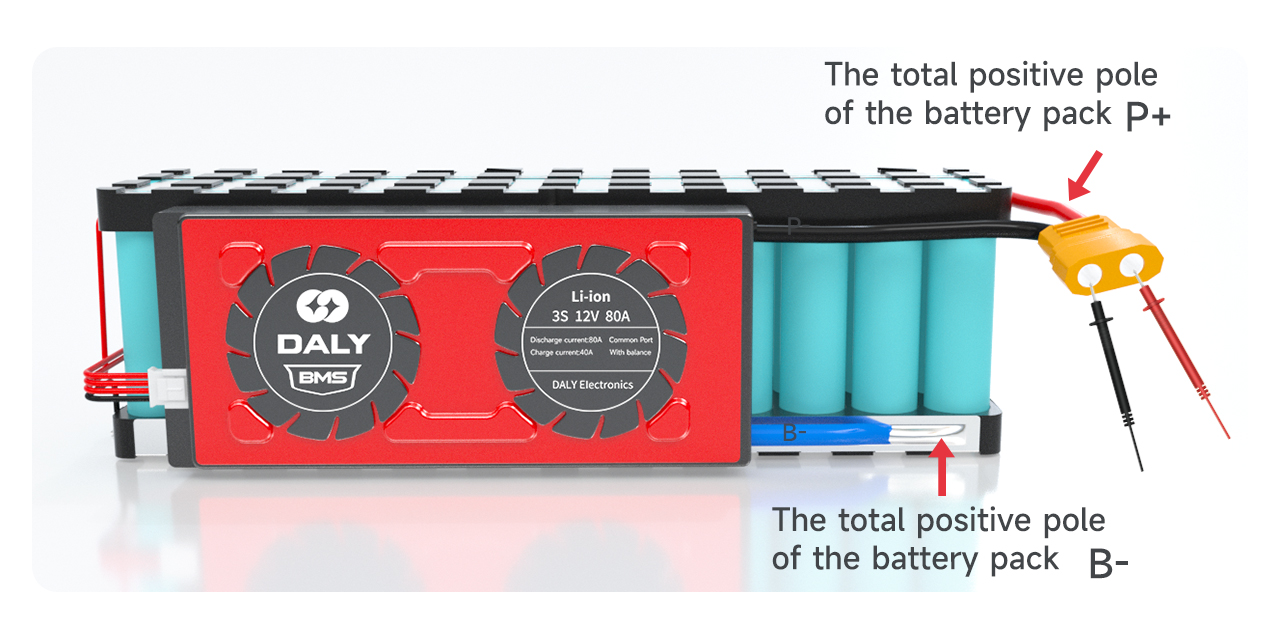

Пас аз кафшер, санҷед, ки оё шиддати панели муҳофизаткунанда ба шиддати батарея мувофиқ аст ё не.

三元3串接线流程-英文_07
三元3串接线流程-英文_08

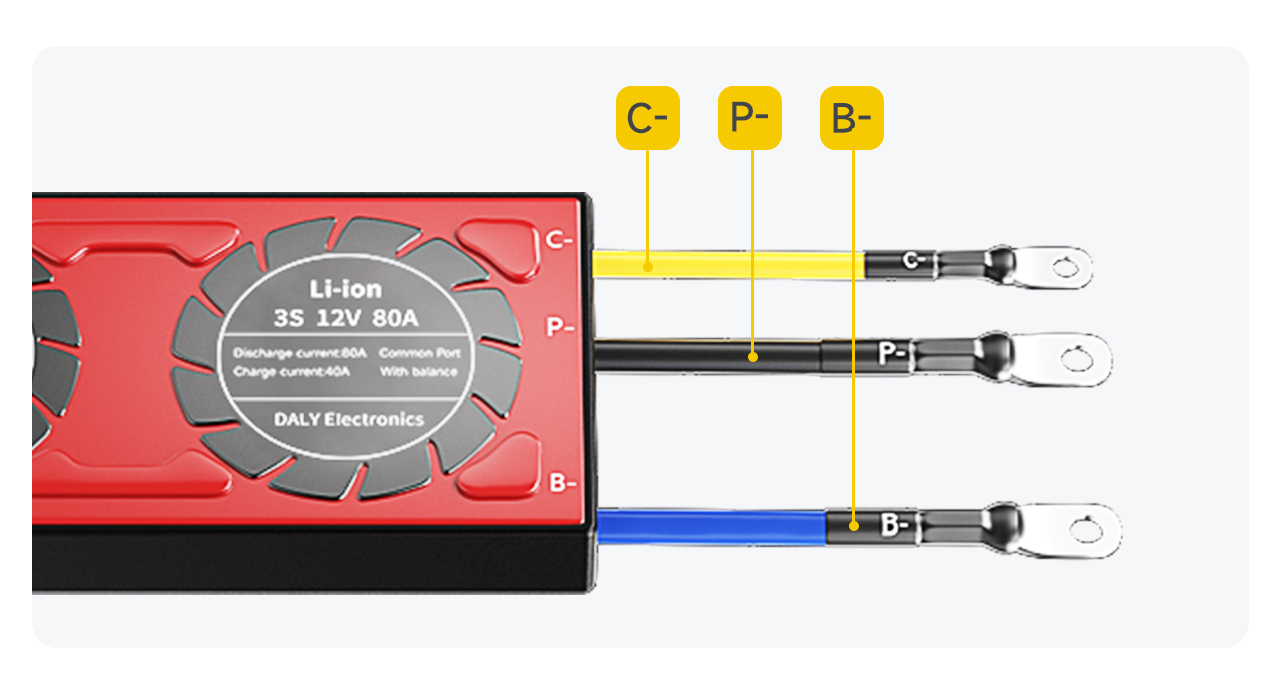

Эзоҳ: Порти барқгиранда ва бандари разряди тахтаи муҳофизати тақсимшуда ҷудо карда шудааст ва хатти иловагии C (одатан бо ранги зард нишон дода мешавад) бояд ба қутби манфии пуркунандаи барқ ​​пайваст карда шавад;хатти Р ба қутби манфии разряд пайваст мешавад.

三元3串接线流程-英文_09

Ниҳоят, бастаи батареяро дар дохили қуттии батарея ҷойгир кунед ва батареяи тайёр ҷамъ карда мешавад.
